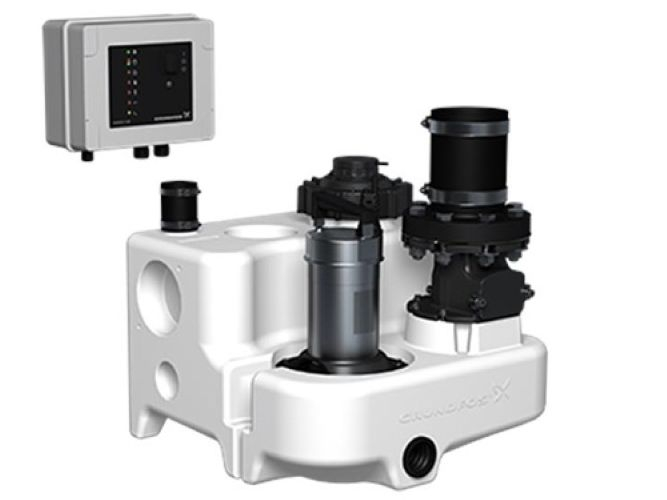

Multilift est une station complète prête pour le relevage des eaux usées. Elle est principalement destinée aux maisons individuelles et aux maisons bifamiliales.

Elle se compose de

• Une cuve de collecte entièrement intégrée avec pompe et moteur immergé
• Un clapet anti-retour
• Un adaptateur de refoulement avec pièce de raccordement flexible DN100 monté sur la cuve de collecte
• Une unité de commande
• Un capteur de niveau

La cuve de collecte comporte 7 entrées sur son pourtour. Entrées arrière 2x DN100, entrées latérales 2x DN100, entrée DN100 sur la partie supérieure de la cuve, 2x DN50.

Les cuves de collecte Multilift en polyéthylène résistant à la corrosion sont étanches aux gaz et à l’eau et ne laissent pas passer les odeurs. La conception du fond incliné réduit la quantité d’eau résiduelle et limite la sédimentation.

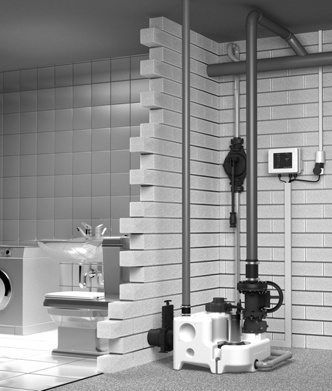

Exemple d’installation

Pompe

Pompe avec roue vortex, moteur submersible sans entretien et chambre à huile avec remplissage d’huile physiologiquement inoffensif entre deux garnitures mécaniques.

Unité de commande

L’unité de commande LC220 à microprocesseur est équipée d’un afficheur pour une surveillance complète. La pompe et le capteur sont raccordés à l’unité de commande par un câble et un tube de 4 m ou 10 m. Le câble d’alimentation a une longueur de 1,5 m et est équipé d’une fiche (y compris un inverseur de phases pour moteur triphasé). Capteur de pression piézoélectrique résistif, sans contact, raccordable dans l’armoire, surveillé par l’unité de commande, avec une précision au millimètre et affichage des données sur l’écran. Tube de pression protégé contre l’obstruction à l’intérieur de la cuve, sans pièces mobiles dans les eaux usées.

Fonctions de l’unité de commande

• Mise en marche/arrêt sur la base d’un signal continu du capteur piézoélectrique résistif
• Protection du moteur contre la marche à sec par limitation du temps de fonctionnement, suivie d’un fonctionnement de secours
• Essais automatiques de fonctionnement toutes les 24 heures pendant les longues périodes d’inactivité
• Informations de fonctionnement concernant : l’état de fonctionnement (marche, défaut), échéance de service/maintenance une fois par an (activation/désactivation en option via interrupteur DIP)
• Indication d’alarme : défaut de séquence de phases et phase manquante, défaut du capteur, alarme de niveau d’eau élevé, contact libre de potentiel pour alarme générale
• Réarmement automatique ou manuel de l’alarme (sélectionnable via interrupteur DIP)
• Sélection facile du niveau de démarrage 180 ou 250 mm (à l’aide d’un interrupteur DIP)
