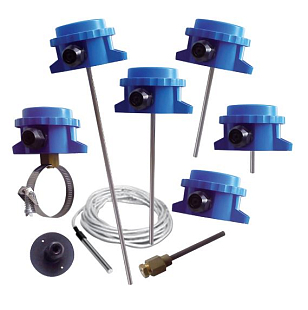

La sonde de température Johnson Controls TS-6370D-C12 est une sonde résistive passive de la série TS-6300, destinée à la mesure de la température de l’air ou de l’eau dans les systèmes de chauffage, de ventilation et de climatisation (CVC). Ce modèle spécifique offre un signal de sortie actif 0–10 V DC, une longueur de sonde de 290 mm et une plage de température de -20 à +40 °C. La sonde est conçue pour un montage en gaine ou en immersion et est entièrement compatible avec les unités de régulation Metasys et System91 de Johnson Controls.

Caractéristiques et avantages

• Sortie active 0–10 V DC – raccordement direct aux systèmes de régulation sans nécessité de convertisseur
• Longueur de sonde de 290 mm – adaptée aux conduites de diamètre moyen et aux applications en immersion
• Plage de température de -20 à +40 °C – optimale pour les applications typiques de chauffage et de climatisation des bâtiments
• Système de montage à baïonnette – installation simple et rapide sans outil
• Indice de protection IP54 – résistance à la poussière et aux projections d’eau, adaptée aux locaux techniques
• Compatibilité avec Metasys et System91 – intégration sans problème dans l’infrastructure Johnson Controls existante
• Le doigt de gant (thermowell) peut être installé avant la sonde elle-même – permet le remplacement du capteur sans nécessité d’arrêter l’installation
• Large gamme d’accessoires – doigts de gant en laiton, cuivre ou acier inoxydable, en longueurs de 50 à 260 mm (filetage R 1/2" ou G 1/2")

Description et utilisation

La sonde TS-6370D-C12 fait partie de la vaste série TS-6300 de Johnson Controls, qui comprend différents types de sorties (NTC 2K2, NTC 10K, Pt100, Pt1000, 0–10 V DC) et différentes versions de montage (en gaine, en immersion, extérieure, à sangle, au plafond, à câble). Le modèle TS-6370D-C12 est destiné au montage en gaine et en immersion et, grâce à sa sortie active 0–10 V DC, convient partout où le système de régulation exige un signal d’entrée en tension.

La sonde est fournie en standard avec une longueur de 290 mm, idéale pour les mesures en immersion dans des conduites de plus grand diamètre ou dans des réservoirs et échangeurs de chaleur. Le boîtier compact avec fixation à baïonnette permet un montage et un remplacement rapides. Pour les applications en immersion, il est recommandé d’utiliser l’un des doigts de gant de protection (thermowell) disponibles dans la gamme d’accessoires TS-6300W, qui empêchent le contact direct de la sonde avec le fluide mesuré et permettent son remplacement en cours de fonctionnement.
