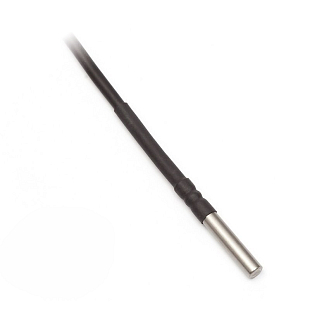

Sonde de température à applique SENSIT TG8Ex pour environnements présentant un risque d’explosion (zones 2 et 22). Pour la mesure de la température de surface ainsi que de la température dans un doigt de gant, câble de 2 m, indice de protection IP67. Plage de −20 à +85 °C. Plus d'informations
Rupture de stock - peut être demandé
| Atex | Zone 22, Zone 2 |
| Longueur de la tige | 40 mm |
| Plage de mesure | -20...85 °C |
| Type de capteur | Ni 1000 |
| Poids | 0.20 kg |
SENSIT TG8Ex est une sonde de température à contact en version pour atmosphères explosibles. Elle sert à mesurer la température de substances gazeuses et liquides (en association avec un doigt de gant) ou la température de surface de matières solides. Cette version est conforme aux normes pour le groupe d’appareils II, la zone 2 et la zone 22 (Ex ec IIC / Ex tc IIIC).
La sonde convient aux installations où une atmosphère explosive de gaz (zone 2) ou de poussières (zone 22) peut être présente – industries chimiques et agroalimentaires, ateliers de peinture, entrepôts de produits inflammables, chaufferies et tuyauteries de process. Elle fonctionne sur le principe de la variation de résistance de l’élément sensible en fonction de la température, sans produire d’étincelles ni de températures de surface élevées. Elle est destinée aux environnements chimiquement non agressifs ; le mode d’installation doit être choisi en fonction de la résistance thermique et chimique du boîtier et du câble.
La sonde est constituée d’un doigt de mesure en acier inoxydable de 5,8 mm de diamètre et d’une longueur de tige de 40 mm, avec un câble de raccordement fixe de 2 m. Pour la mesure de la température de fluides dans une tuyauterie ou un conduit, on utilise le doigt de gant JTG8 ou un support central (fournis séparément en tant qu’accessoires). Pour la mesure de température de surface, la sonde peut être appliquée directement sur le point de mesure. Le raccordement de l’élément sensible est en 2 fils.
La gamme est disponible en trois versions qui se distinguent par le câble et la plage de température. La version P1 (câble PVC-80, blindé) mesure de −20 à +60 °C, la version P2 (câble PVC-105, non blindé) mesure de −20 à +85 °C et la version S (câble silicone, blindé) mesure de −30 à +180 °C. Toutes les versions présentent un indice de protection IP67. La plage de mesure spécifiée ne doit pas être dépassée, même temporairement.
Paramètres techniques de la série TG8Ex-40 :
La sonde, en version Ex ec IIC (gaz) et Ex tc IIIC (poussières), est conçue pour la zone 2 et la zone 22, groupe d’appareils II. Elle n’est pas destinée à la zone 0 ni à la zone 1.
Elles diffèrent par le type de câble et la plage de température. La version P1 possède un câble PVC-80 (blindé) pour −20 à +60 °C, la version P2 un câble PVC-105 (non blindé) pour −20 à +85 °C et la version S un câble silicone (blindé) pour −30 à +180 °C. L’indice de protection IP67 et le diamètre du doigt de 5,8 mm sont communs à toutes les versions.
Oui, pour mesurer la température de substances dans une tuyauterie ou un conduit : la sonde se monte dans le doigt de gant JTG8 ou dans un support central, à commander séparément comme accessoires. Pour la mesure de la température de surface de matières solides, la sonde peut également être utilisée sans doigt de gant.
Le fabricant SENSIT délivre une déclaration UE de conformité selon la directive ATEX 2014/34/UE et la directive RoHS 2011/65/UE. La version TG8Ex est couverte par le certificat FTZÚ 07 ATEX 0142X (Institut d’essais physico-techniques d’Ostrava – Radvanice). Les sondes font l’objet d’un contrôle métrologique final ; elles peuvent être fournies étalonnées sur demande.
