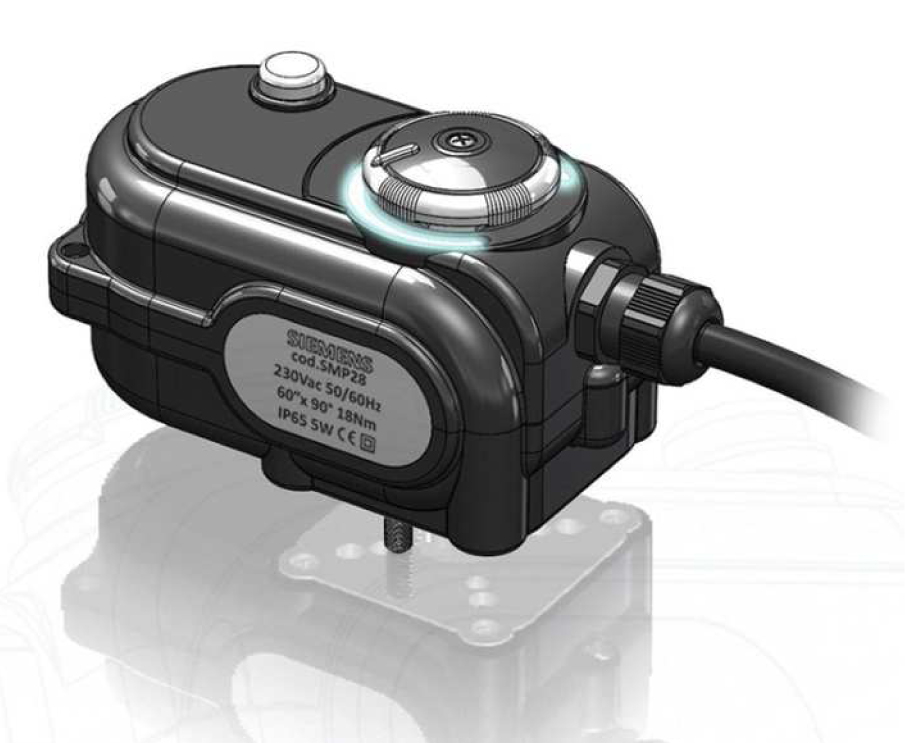

Actionneur électrique SMP48 avec alimentation 24 VAC et signal de commande 0-10 V / 4-20 mA dans un boîtier en plastique. L'actionneur est sans ressort de rappel, il est donc nécessaire de connecter à la fois une phase de commutation pour le contrôle de la vanne et une phase permanente pour que l'actionneur (vanne) retourne à sa position initiale après la déconnexion du signal de commande. En cas de panne de courant, la partie rotative de l'actionneur (vanne) reste en position fixée. Lorsque la vanne est complètement ouverte, un interrupteur auxiliaire est activé et reste actif jusqu'à la fermeture de la vanne.

Utilisation :

• systèmes de chauffage
• systèmes de ventilation

Caractéristiques :

• alimentation 24 VAC
• commande SPDT
• signal 0-10 V / 4-20 mA
• actionneur sans ressort de rappel
• Installation directe sur la vanne
• câble à six fils d'une longueur de 80 cm
• couple de serrage 15 Nm
• temps de course 60 s
• commande manuelle et indication de position
• indication LED de fonctionnement
• contact auxiliaire intégré
• sans entretien

Commande manuelle :

En appuyant sur le bouton "A", il est ensuite possible de réajuster l'actionneur en tournant l'anneau "C" entre les positions 0...10. L'anneau peut être tiré pour un accès plus facile et, après réajustement à une nouvelle position, être repoussé en place.

Indication de fonctionnement :

L'indication LED lumineuse indique l'état de fonctionnement de l'actionneur. En mode actif, la LED sous l'anneau rotatif est allumée, en mode repos, la LED est éteinte.

Pour vannes à boisseau sphérique :

• à deux voies - I/VBZ (DN 40-50)
• à trois voies - TG/XBZ

Options de connexion :

L'actionneur peut être connecté directement à la vanne sans adaptateur.
