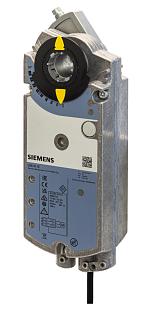

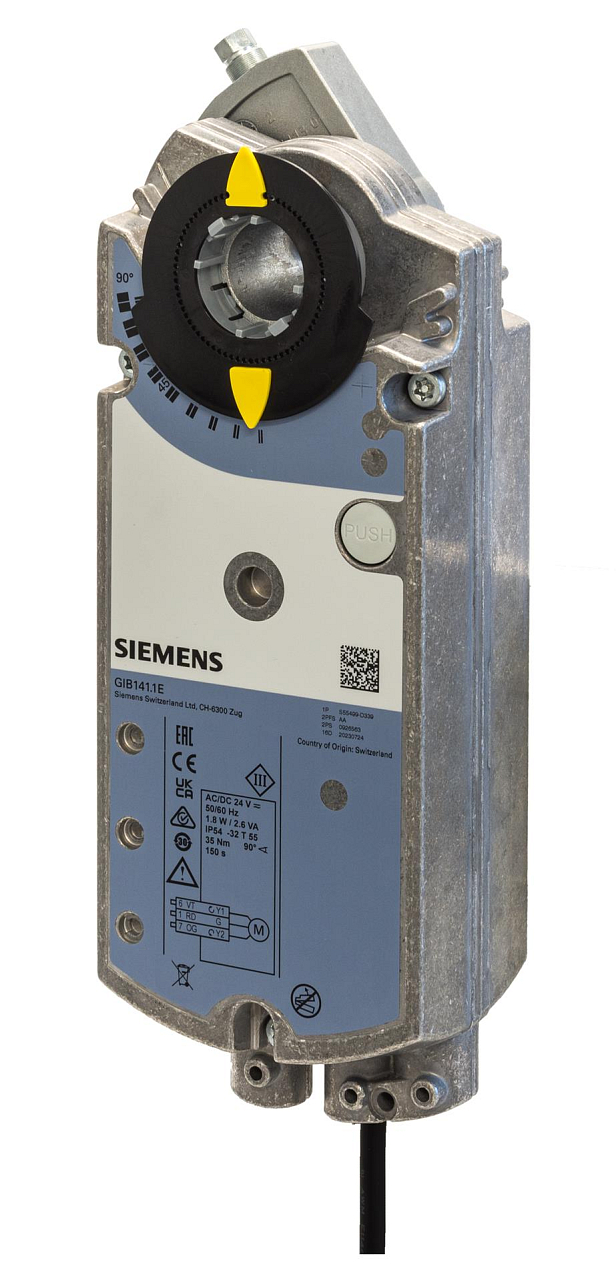

Servomoteur rotatif pour la commande de registres d’air sans fonction de sécurité (sans ressort de rappel). Conçu pour une commande tout ou rien ou 3 points dans les systèmes de ventilation, de climatisation et de chauffage (CVC). Le servomoteur développe un couple de 35 Nm, adapté à des registres jusqu’à 6 m². La plage de rotation est réglable mécaniquement de 0 à 90°. Le sens de rotation (gauche / droite) se sélectionne par le câblage électrique.

Le boîtier robuste en aluminium moulé sous pression garantit une longue durée de vie, même dans des conditions d’exploitation exigeantes. L’engrenage autobloquant avec accouplement magnétique protège le servomoteur et le registre contre les surcharges. Un bouton de débrayage de l’engrenage permet un réglage manuel hors tension. Le servomoteur est livré avec un câble de raccordement précâblé de 0,9 m.

Caractéristiques et équipement

• Engrenage autobloquant – le registre reste en position même hors tension
• Adaptateur d’axe auto-centrant – montage facile sur axe rond ou carré avec une seule vis
• Butée réglable mécaniquement (0–90°) pour limiter la plage de fonctionnement
• Indicateur de position sur l’adaptateur d’axe
• 2 contacts auxiliaires réglables avec réglage indépendant des points de commutation (5°–90°, pas de 5°)
• Bouton de débrayage manuel de l’engrenage hors tension
• Boîtier robuste en aluminium (moulé sous pression) pour conditions exigeantes
• Câble de raccordement précâblé de 0,9 m
• Possibilité de doubler le couple par raccordement d’un second servomoteur GIB (accessoire ASK73.1)

Applications typiques

Le servomoteur est destiné aux installations de ventilation et de climatisation nécessitant la commande de grands registres d’air avec un couple élevé requis (jusqu’à 35 Nm / 6 m²). Il s’utilise en combinaison avec des régulateurs tout ou rien ou 3 points. Les applications typiques comprennent l’insufflation et l’extraction d’air dans les bâtiments industriels, les centres commerciaux, les immeubles de bureaux et les hôpitaux.
