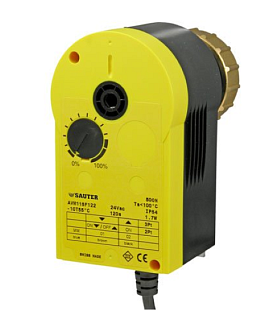

Servomoteur Sauter AVM115F120

Servomoteur Sauter AVM115F120

Sauter
  • Code produit: AVM115F120
  • EAN : 4065817001028
  • Code fabricant: AVM115F120
  • Garantie: 2 ans

Servomoteur pour vannes de régulation Sauter AVM105F120, 500 N, 120 s, 2/3 points, 230 V AC. Plus d'informations

  • Disponibilité

    Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.

  • En stock 2 pcs

Prix catalogue € 332,66
Prix hors TVA € 235,64
Prix TTC 20 % € 282,77
− +

Paramètres et catalogues

Alimentation 230 VCA
Commande 3 points, 2 points
Course 8 mm
Force de levage 500 N
Indice de protection IP IP 54
Longueur du câble 1,2 m
Température du fluide 0...100 °C
Temps de réglage 120 s
Poids 0.82 kg

Servomoteur pour vannes de régulation à sortie tout ou rien. L’actionneur se compose d’un boîtier en deux parties en plastique autoextinguible et d’un moteur synchrone intégrant une électronique de commande et de coupure, un réducteur sans entretien et un accouplement magnétique. Des capteurs électroniques surveillent si l’actionneur a atteint une position de fin de course, et un interrupteur temporisé permet de couper le moteur après un temps défini. Le montage sur la vanne est assuré par un support en plastique et un écrou-raccord en laiton. L’actionneur peut être installé dans les positions suivantes : verticale droite jusqu’à horizontale.

Caractéristiques

  • commande 2 points ou 3 points (2/3P)
  • alimentation 230 VAC
  • température max. du fluide 100 °C
  • température ambiante -10...55 °C
  • humidité ambiante 5...95 % HR
  • indice de protection IP54
  • temps de réponse 200 ms
  • course 8 mm
  • force de réglage 500 N
  • temps de course 120 s

Fonction

Lorsque le servomoteur est mis sous tension, l’actionneur commence à agir sur la vanne par l’intermédiaire de la pièce de liaison (tige).

En commande 2 points :

  • Lorsque la tension est présente sur le conducteur bleu (MM/N) et le conducteur marron (01), la tige sort et ouvre la vanne
  • Lorsque la tension est présente sur le conducteur bleu (MM/N) et que le conducteur marron (01) est hors tension, la tige rentre et ferme la vanne

En commande 2 points, le conducteur noir est en permanence sous tension.

En commande 3 points :

  • Lorsque la tension est présente sur le conducteur bleu (MM/N) et le conducteur marron (01), la tige sort et ouvre la vanne
  • Lorsque la tension est présente sur le conducteur bleu (MM/N) et le conducteur noir (02), la tige rentre et ferme la vanne

Pour inverser le sens de la course en commande 3 points, il suffit d’intervertir le raccordement des conducteurs.

Compatible avec les vannes des séries :

  • VXN/BXN
  • VUD/BUD
  • VUE/BUE
