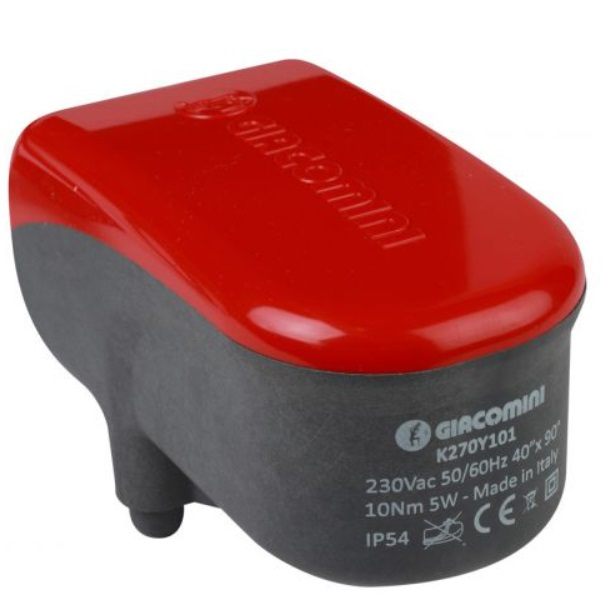

Le moteur pour vannes de zone sert à contrôler les vannes de zone R276, R277, R278, R279 et R279D. Ce moteur est équipé d'un micro-interrupteur de fin de course et offre une solution fiable et efficace pour la gestion des vannes dans diverses applications.

L'installation du moteur est possible en position verticale ou horizontale. En montage horizontal, le moteur doit toujours être au-dessus de la vanne. Le moteur est conçu pour un environnement sec et protégé, où il est facilement accessible pour l'entretien. Ne couvrez pas le moteur avec des matériaux isolants.

Paramètres techniques :

• Alimentation : 230 Vac - 50 Hz
• Mode de commande : ON/OFF
• Plage de rotation : 90°
• Temps de réinitialisation : 40 s
• Couple max. : 10 Nm

Autres caractéristiques :

• Consommation : 5,5 W
• Micro-interrupteur auxiliaire : 6 (1) A
• Classe de protection : II
• Classe d'isolation : IP54
• Température de fonctionnement : -5–55 °C

Dimensions :

• A : 118 mm
• B : 59 mm
• C : 64 mm
• D : 71 mm

Le câblage électrique comprend les couleurs de câbles suivantes : bleu (neutre), marron (phase), noir (commande) et vert/rouge (contact auxiliaire - micro-interrupteur). Avant le raccordement, assurez-vous que l'alimentation est coupée, et après le raccordement, vérifiez la conformité du câblage électrique et de la tension.
