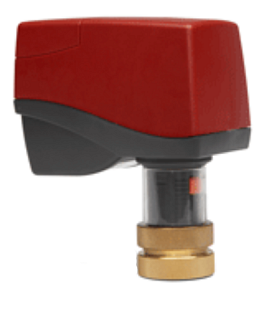

Servomoteur linéaire IMI TA-MC15-C/24 pour vannes combinées de régulation et d’équilibrage TBV-C/-CM/-CMP DN 15–25. Commande 0(2)–10 V ou 3 points, 24 V AC/DC, 200 N. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 24 VDC, 24 VCA |
| Commande | 2...10 V, 0...10 V |
| Contact auxiliaire | Non |
| Course | 4,8 mm |
| Fonction d'urgence | Non |
| Force de levage | 200 N |
| Indice de protection IP | IP 40 |
| Longueur du câble | 1,5 m |
| Taille de raccordement | M30 x 1,5 |
| Température de fonctionnement | 0...50 °C |
| Temps de réglage | 72 s |
| Poids | 0.18 kg |
IMI TA-MC15-C/24 est un servomoteur électromécanique à course linéaire avec une force de fermeture de 200 N et un raccordement à la vanne par écrou moleté en laiton M30x1,5. Le servomoteur est alimenté en 24 V AC/DC et peut être commandé en continu par un signal 0(2)–10 V ou en 3 points. Il sert à piloter les vannes combinées d’équilibrage et de régulation ainsi que certaines vannes de régulation IMI.
Le fabricant destine ce servomoteur aux vannes combinées d’équilibrage et de régulation IMI TA des séries TBV-C, TBV-CM et TBV-CMP dans les dimensions DN 15–25, ainsi qu’aux vannes Multi-V et aux vannes trois voies IMI Heimeier. Il trouve son application dans les installations de chauffage et de refroidissement des bâtiments, où il régule le débit selon le signal d’une régulation centrale. Le servomoteur est conçu pour des installations intérieures. Dans les systèmes de refroidissement, il est nécessaire d’isoler la vanne et la tuyauterie afin d’éviter la formation de condensation.
La version 24 V accepte un signal de commande modulant 0(2)–10 V DC (résistance d’entrée env. 20 kΩ) ou un signal 3 points. Le sens du signal et le point de départ se règlent à l’aide de micro-interrupteurs directement dans le servomoteur. En commande 3 points, le sens de déplacement peut être inversé en permutant les conducteurs du signal de commande sur les bornes 2 et 3.
Le servomoteur se coupe en fin de course en fonction de la charge, ce qui protège la vanne et le servomoteur contre les surcharges. La protection contre le blocage de la vanne peut être activée sur la version 24 V à l’aide d’un micro-interrupteur interne. La position est indiquée par un indicateur orange. Après coupure de l’alimentation, la vanne peut être manœuvrée manuellement avec une clé Allen de 4 mm. Le capot du servomoteur est fixé sans vis et les paramètres se règlent sans programmation.
Paramètres techniques :
Le fabricant indique une compatibilité avec les vannes combinées IMI TA TBV-C, TBV-CM et TBV-CMP dans les dimensions DN 15–25, ainsi qu’avec les vannes Multi-V et les vannes trois voies IMI Heimeier. Le servomoteur se raccorde à la vanne par un écrou M30x1,5. Pour les vannes d’autres séries, des adaptateurs peuvent être nécessaires.
La version TA-MC15-C/24 (61-015-011) permet une commande modulante 0(2)–10 V ainsi qu’une commande 3 points et dispose d’une protection activable contre le blocage de la vanne. La version 230 V (61-015-012) ne prend en charge que la commande 3 points. La force de fermeture et le raccordement à la vanne sont identiques sur les deux versions.
Le servomoteur peut être monté verticalement ou horizontalement. Le fabricant n’autorise pas un montage tête en bas sous la vanne sur une tuyauterie horizontale. Il est nécessaire de laisser environ 50 mm d’espace libre au-dessus du servomoteur.
Oui. Après coupure de l’alimentation, le servomoteur peut être manœuvré avec une clé Allen de 4 mm. La position actuelle est indiquée par l’indicateur orange sur le servomoteur.
Le servomoteur avec indice de protection IP40 est conçu pour des installations intérieures. Pour une utilisation en extérieur, il est nécessaire de consulter le fabricant. Dans les systèmes de refroidissement, le servomoteur peut être utilisé, mais la vanne et la tuyauterie doivent être isolées afin d’éviter la formation de condensation.
