Servomoteur ESBE 93P Prop pour vannes mélangeuses rotatives des séries VRG, VRH, VRB, VBF, F, T, HG. Actionneur bidirectionnel avec angle de fonctionnement réglable et fins de course. Alimentation 24 V AC/DC, couple 15 Nm, indice de protection IP54. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Alimentation | 24 VCA |
| Commande | 4...20 mA, 0...10 V |
| Contact auxiliaire | Non |
| Couple de torsion | 15 Nm |
| Fonction d'urgence | Non |
| Taille du clapet | DN 100 |
| Temps de réglage | 60-390 s |
| Poids | 1.06 kg |

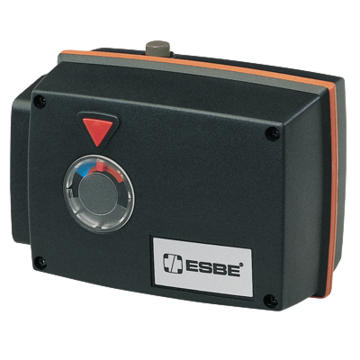

Servomoteur ESBE 93P Prop est un servomoteur proportionnel de la série 90 destiné à la motorisation des vannes mélangeuses rotatives DN 15–150 mm. Il commande les vannes ESBE des séries VRG, VRH, VRB, VBF, F, T et HG et est équipé de cames réglables pour le paramétrage de l’angle de fonctionnement.
Le servomoteur est utilisé pour l’automatisation des vannes mélangeuses dans les installations de chauffage, là où il est nécessaire de réguler en continu la température de l’eau de chauffage ou de refroidissement selon le signal de commande du régulateur. Il trouve sa place dans les postes d’échange, les chaufferies ainsi que dans la régulation de circuits de chauffage plus importants, lorsque la commande manuelle des vannes des séries VRG, VRH, VRB ou VBF n’est pas suffisamment précise.
Le servomoteur est bidirectionnel et équipé de fins de course commandées par cames, ce qui permet de régler la plage de fonctionnement sur 90°, 180° ou 355°. Pour la commande manuelle, il dispose d’un dispositif de débrayage et d’un indicateur de position de la vanne en face avant. Tous les réglages s’effectuent après retrait du capot avant.
Réglages d’usine :

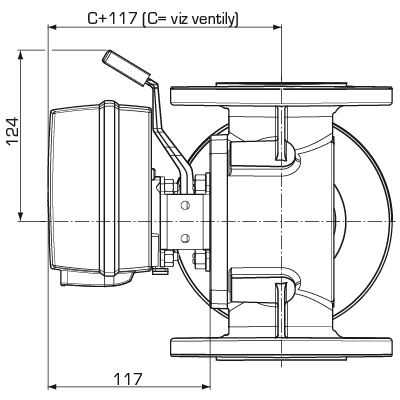

Le servomoteur est conçu pour les vannes ESBE des séries VRG100, VRG200, VRG300, VRH100, VRB100 et VBF100 (DN20–65), ainsi que pour les séries F, T et HG. Pour les séries VRG, VRH et VBF, il est nécessaire de commander séparément un kit de montage (pour les vannes MG, G, F, BIV, H, HG, le kit de montage est fourni avec le servomoteur).
Oui, à l’aide d’adaptateurs à commander séparément, le servomoteur peut également être raccordé à des vannes BRV, Meibes, Oventrop, Watts, Honeywell Centra (ZR, DR, DRG, DRU, DRK/ZRK), Sauter, Schneider Electric/TAC-TRV, Siemens (VBG31, VBI31, VBF21, VCI31), TA et Viessmann.
Le servomoteur prend en charge les signaux de commande 0–10 V, 2–10 V, 0–20 mA ou 4–20 mA. En usine, il est réglé sur 0–10 V, avec une plage de fonctionnement de 90° et un temps de course de 120 s. Les réglages peuvent être modifiés après retrait du capot avant du servomoteur.
Oui, le servomoteur est équipé d’un dispositif de débrayage pour la commande manuelle et d’un indicateur de position de la vanne en face avant. Il est ainsi possible de manœuvrer la vanne même sans commande électrique, par exemple lors d’une intervention de maintenance ou en cas de défaillance de la régulation.
