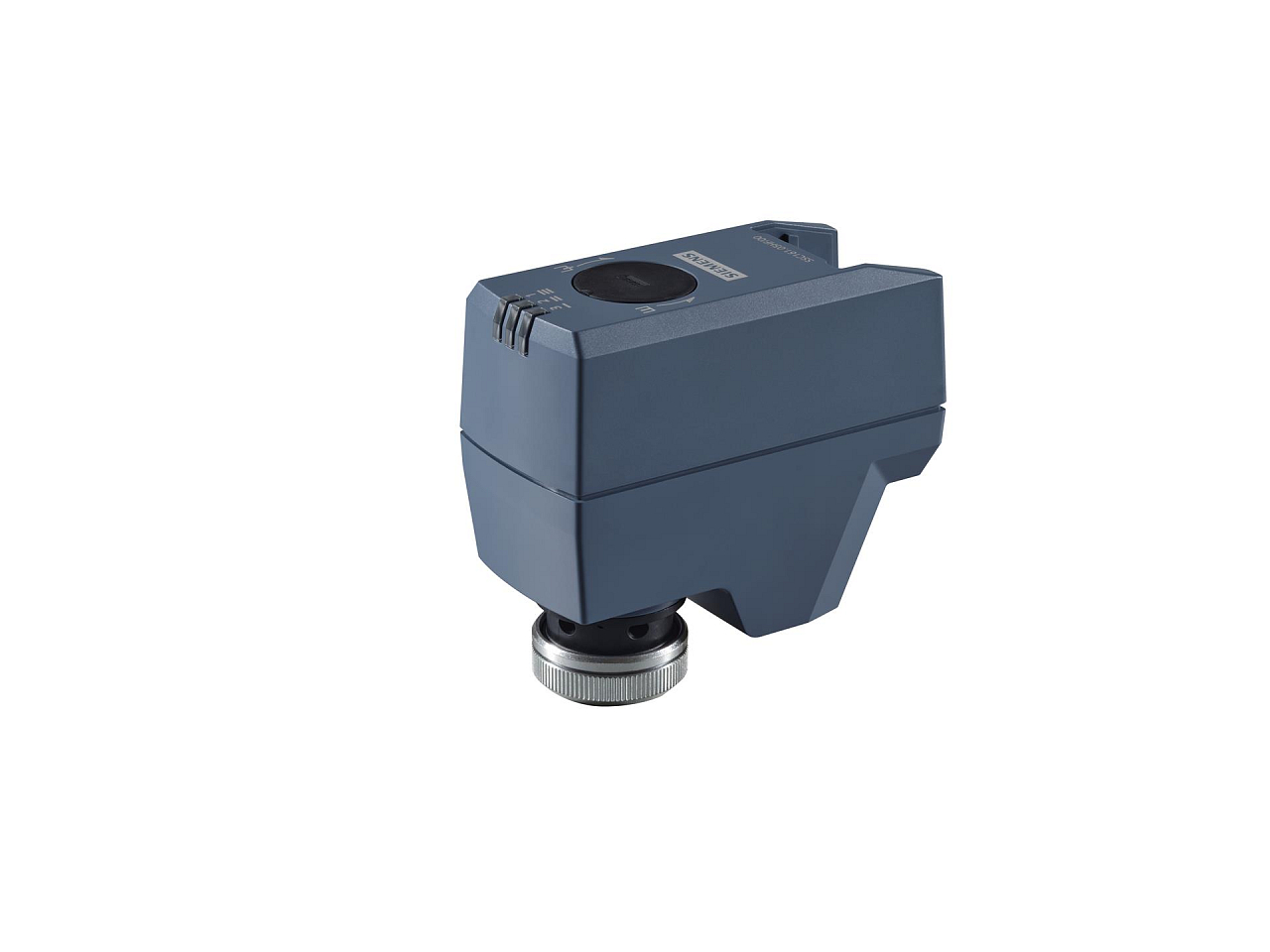

L’actionneur électromotorisé SSC161.05HF est conçu pour la régulation des vannes 2 voies et 3 voies des séries VVP45, VXP45 et VMP45 dans les systèmes de chauffage, de ventilation et de climatisation (CVC). Les applications typiques comprennent les plafonds rafraîchissants, les unités à débit d’air variable (VAV) et les ventilo-convecteurs. L’actionneur convient également au rétrofit des vannes Landis & Gyr (VVG45, VXG45, X3i) à l’aide de l’adaptateur ASK30.

L’actionneur ne nécessite aucun outil pour le montage : il se fixe directement sur la vanne à l’aide d’un écrou de serrage ¾". L’étalonnage automatique de la course s’effectue immédiatement après la mise sous tension.

Caractéristiques principales

• Tension d’alimentation : AC/DC 24 V
• Signal de commande : DC 0–10 V (commande continue)
• Force de positionnement : 300 N
• Course : 1,2 – 6,5 mm (étalonnage automatique selon la course de la vanne)
• Vitesse de déplacement : 5 s/mm
• Montage direct sans outil, écrou de serrage ¾" (métal)
• Signal de retour de position : DC 0–10 V
• Commande manuelle avec retour automatique en mode régulé
• Indication LED de l’état de l’actionneur et du sens de déplacement
• Fonctionnement en parallèle de plusieurs actionneurs sur une même vanne
• Câble amovible, longueur standard 1,5 m
• Indice de protection : IP54
• Dimensions : 104,4 × 92,6 × 49 mm
• Sans fonction de sécurité – en cas de coupure d’alimentation, l’actionneur maintient sa position actuelle
