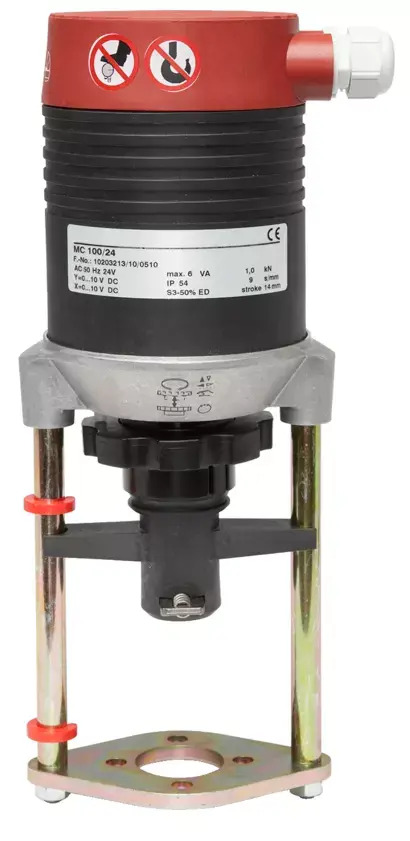

L’IMI TA TA-MC100 est un servomoteur électrique linéaire pour vannes de régulation IMI à deux et trois voies. Force de fermeture 1000 N, détection automatique de la course de la vanne. Alimentation 24 VAC/VDC, signal d’entrée 0–10 V / 4–20 mA. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 24 VCA |
| Commande | 3 points |
| Force de levage | 1000 N |
| Signal de sortie | 8 mA |
| Température | 0...60°C |
| Poids | 2.50 kg |
IMI TA TA-MC100 est un servomoteur électrique à course linéaire pour la régulation modulante ou 3 points des vannes de régulation IMI à 2 et 3 voies. Avec une force de fermeture de 1 000 N, le servomoteur s’adapte automatiquement à la course de la vanne raccordée à chaque mise en service et dispose d’une détection intégrée des défauts du circuit de commande.
Le TA-MC100 est conçu pour des installations intérieures dans les systèmes de chauffage, de refroidissement et de traitement d’air des bâtiments, où une régulation précise du débit au moyen de vannes de régulation IMI TA est requise. Le servomoteur se fixe à la vanne à l’aide de vis M8 ; pour certains types de vannes, un adaptateur peut être nécessaire – vous trouverez les détails dans la fiche catalogue de la vanne concernée. Avec sa tension d’alimentation de 24 VAC/VDC, il convient aux systèmes de commande couramment utilisés dans l’automatisation industrielle et tertiaire des bâtiments.
Caractéristiques techniques :
Le TA-MC100 est conçu pour les vannes de régulation IMI TA à 2 et 3 voies. Le servomoteur se raccorde à l’aide de vis M8 ; pour certains types de vannes, un adaptateur de montage peut être nécessaire. Vous trouverez les spécifications des adaptateurs dans la fiche catalogue de la vanne de régulation IMI concernée.
Après le montage, le servomoteur mesure automatiquement toute la course de la vanne raccordée et règle les positions de fin de course correspondantes, sans nécessiter de calibrage manuel. En position finale, le servomoteur s’arrête automatiquement, ce qui le protège contre les surcharges. Cela réduit considérablement le temps nécessaire à la mise en service.
Le servomoteur détecte automatiquement une rupture du fil de commande (pour les signaux 2–10 VDC et 4–20 mA) ainsi qu’un blocage mécanique de la vanne. Dans les deux cas, il signale le défaut. En cas de panne ou d’intervention de maintenance, la vanne peut être commandée à l’aide de la molette manuelle directement sur le servomoteur.
La version standard IP54 est destinée uniquement aux installations intérieures. Pour une utilisation en extérieur, il est nécessaire de contacter IMI. En cas d’installation dans des systèmes de refroidissement, la vanne et la tuyauterie doivent être isolées contre la condensation. Pour des conditions plus exigeantes, une version IP65 peut être commandée – ajoutez le suffixe « IP » à la référence de commande (par ex. 61 100-001IP).
En commande 3 points, le sens de déplacement de la tige peut être inversé en permutant les bornes 2 et 3 du signal de commande sur la carte de base du servomoteur – cela s’applique à toutes les versions de tension (24 V, 230 V, 115 V). En commande proportionnelle (0–10 V / 0–20 mA), le sens du signal et le point de départ se règlent à l’aide de micro-interrupteurs directement sur le servomoteur.
