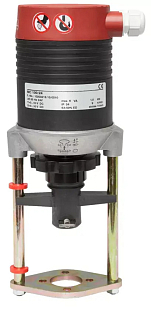

Le servomoteur TA-MC100 est conçu pour les vannes de régulation IMI à 2 voies et à 3 voies (gamme TA / IMI Hydronic Engineering). Pour certains types de vannes, un adaptateur de montage peut être nécessaire – vous trouverez les informations correspondantes dans les fiches techniques des vannes de régulation concernées.

Le servomoteur dispose d’une détection et d’une adaptation automatiques de la course. Lors de la première mise en service, le servomoteur parcourt toute la plage de la vanne, mesure la course et se règle lui-même sur les bonnes positions de fin de course. Aucun étalonnage manuel n’est nécessaire, et le servomoteur est en même temps protégé contre les surcharges en positions extrêmes.

Le servomoteur accepte des signaux d’entrée analogiques 0(2)–10 VDC (résistance d’entrée env. 77 kΩ) ou 0(4)–20 mA (résistance d’entrée env. 510 Ω), ainsi qu’un signal de commande 3 points. Le sens du signal de commande et le point de départ sont réglables par micro-interrupteurs directement sur la carte du servomoteur.

Le servomoteur est principalement destiné aux installations intérieures (indice de protection standard IP54). Pour les environnements plus humides ou une utilisation extérieure, une version IP65 est disponible – complétez la référence de commande par le suffixe « IP » (par ex. 61 100-002IP). Nous recommandons de consulter IMI au préalable pour toute utilisation en extérieur. Dans les systèmes de refroidissement où il existe un risque de condensation, il est nécessaire d’isoler les vannes ainsi que les tuyauteries.

Le servomoteur est équipé d’une molette manuelle protégée avec désaccouplement automatique du moteur. Le repositionnement de la vanne est ainsi possible sans risque d’endommager le mécanisme. Le servomoteur détecte automatiquement le passage en mode manuel et transmet sur la borne R le signal de sortie correspondant (avec alimentation 230 VAC : 24 VDC, max. 35 mA).
