Pour ce produit, nous proposons le service de montage de l’actionneur avec la vanne. Plus d’informations

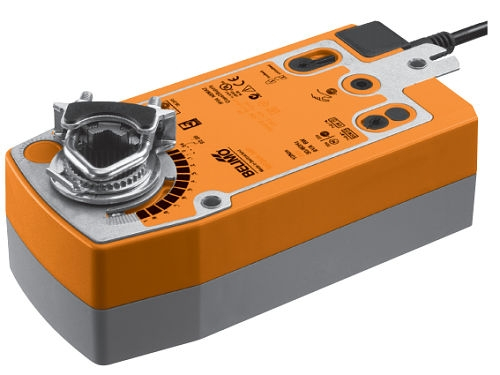

Servomoteur de sécurité Belimo série NF pour registres de ventilation ou vannes à boisseau sphérique (par ex. Giacomini R250D avec adaptateur). L’actionneur est conçu pour des registres d’une surface allant jusqu’à env. 2 m². La commande de l’actionneur s’effectue par signal de tension DC 0-10 V. Le signal de retour est compris entre 2 et 10 V (différence par rapport à la version d’actionneurs « SZ »).

Fonction

En cas de coupure d’alimentation, le ressort de rappel commence à ramener le servomoteur en position initiale. Par exemple, en cas de panne d’alimentation, il ferme le registre ou la vanne à boisseau sphérique. L’inverse peut également être obtenu, cela dépend uniquement de la position initiale du registre. L’ouverture de l’actionneur est assurée par le signal 0-10 V.

• Le servomoteur peut être commandé manuellement à l’aide du bouton de déverrouillage et de la manivelle manuelle.

Caractéristiques

• Le servomoteur est protégé contre les surcharges, aucune butée de fin de course n’est nécessaire.
• Montage simple sur l’axe du registre à l’aide d’un étrier universel.
• Angle de rotation réglable avec butée mécanique.
• Le servomoteur est équipé de deux contacts auxiliaires inverseurs.
