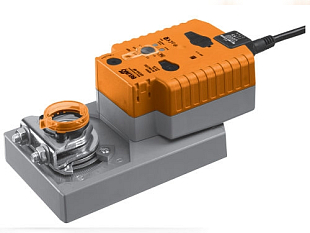

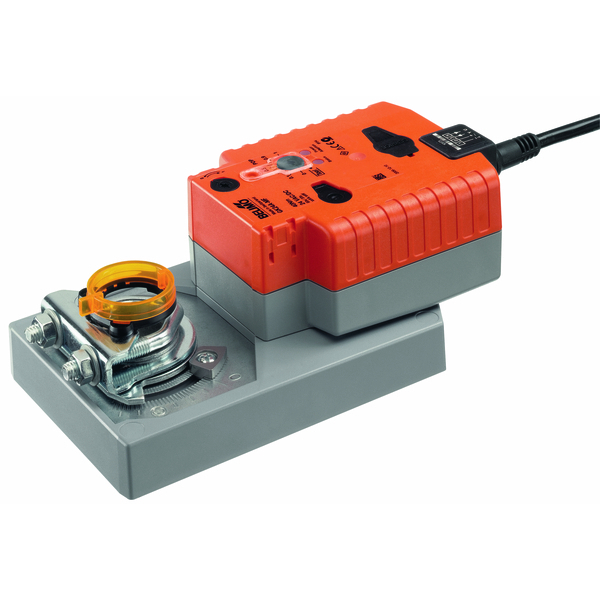

Servomoteur Belimo GK pour clapets de ventilation avec fonction de sécurité électrique basée sur le principe du condensateur. La commande du servomoteur s’effectue par signal de tension DC 0-10 V. Le signal de retour est compris entre 2 et 10 V.

Fonction du servomoteur

En cas de coupure d’alimentation, l’énergie stockée dans les condensateurs ramène le clapet en position initiale. Le principe de la fonction de sécurité diffère donc de celui des actionneurs classiques à ressort.

• Le servomoteur peut être commandé manuellement à l’aide du bouton de verrouillage.
• Le commutateur de sens de rotation modifie, après activation, le sens de fonctionnement du servomoteur en service normal.
• Commutateur « position de sécurité » – permet de régler la position de sécurité souhaitée.

Charge du condensateur

Le servomoteur nécessite un certain temps pour se charger jusqu’à sa capacité de fonctionnement. Le temps de charge du servomoteur dépend de la durée pendant laquelle l’alimentation a été coupée. Toutefois, le temps de charge ne dépasse pas 20 s, ce qui correspond à une coupure d’alimentation de plus de 10 jours.

L’actionneur est livré d’usine complètement déchargé. Lors de la première mise en service, il nécessite env. 20 s de charge afin que les condensateurs atteignent le niveau de tension requis.

Caractéristiques

• Le servomoteur est protégé contre les surcharges, aucune butée de fin de course n’est nécessaire.
• Montage simple sur l’axe du clapet à l’aide d’un étrier universel.
• Le servomoteur peut être équipé en option de contacts auxiliaires inverseurs S...A ou d’un potentiomètre.
