Nous proposons pour ce produit un service de montage de l’actionneur avec la vanne. Plus d’informations

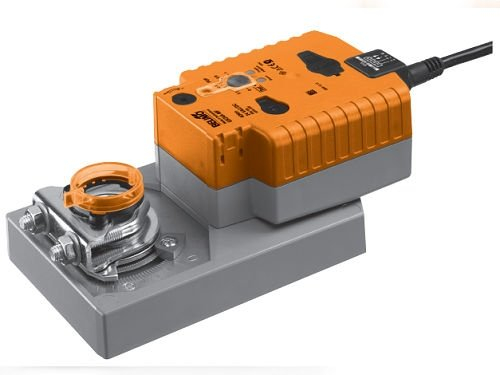

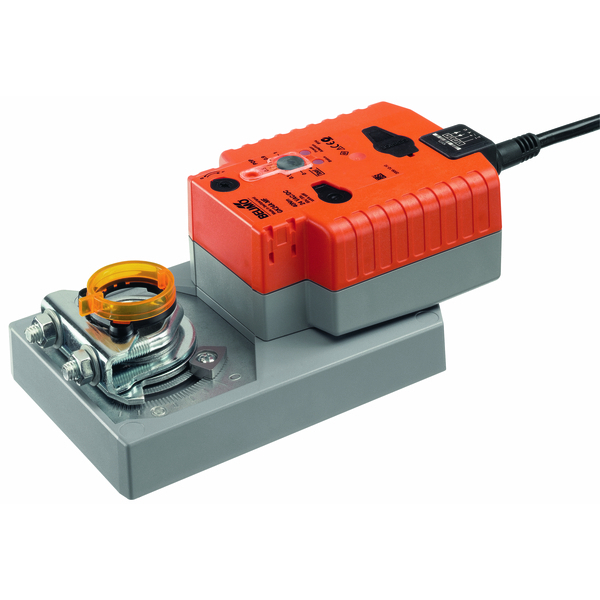

Servomoteur Belimo GK pour registres CVC avec fonction de sécurité électrique basée sur le principe du condensateur.

Fonction du servomoteur

En cas de coupure d’alimentation, l’énergie stockée dans les condensateurs ramène le registre en position de sécurité. Le principe de la fonction de sécurité diffère donc de celui des actionneurs classiques à ressort de rappel.

• Le servomoteur peut être commandé manuellement à l’aide du bouton de verrouillage.
• Le sélecteur du sens de rotation modifie, après activation, le sens de fonctionnement du servomoteur en service normal.
• Sélecteur « position de sécurité » - permet de régler la position de sécurité souhaitée.

Charge du condensateur

Le servomoteur nécessite un certain temps pour atteindre sa capacité de fonctionnement. Le temps de charge du servomoteur dépend de la durée pendant laquelle l’alimentation a été coupée. Toutefois, le temps de charge ne dépasse pas 20 s, ce qui correspond à une coupure d’alimentation de plus de 10 jours.

L’actionneur est livré d’usine complètement déchargé. Lors de la première mise en service, il nécessite env. 20 s de charge afin que les condensateurs atteignent le niveau de tension requis.

Caractéristiques

• Le servomoteur est protégé contre les surcharges, aucune butée de fin de course n’est nécessaire.
• Montage simple sur l’axe du registre à l’aide d’un étrier universel.
• Le servomoteur peut être équipé ultérieurement de contacts auxiliaires inverseurs S...A ou d’un potentiomètre.

Fonctionnement conventionnel : l’actionneur est commandé par un signal DC 0-10 V et se déplace vers la position définie par le signal de commande. La tension sur la borne U sert à afficher le retour d’information 0...100 %.

Fonctionnement MP-BUS : l’actionneur reçoit un signal de commande numérique du régulateur supérieur via MP-Bus et se déplace vers la position définie. La borne U sert d’interface de communication et n’envoie pas de tension de mesure analogique.

Connectivité avec le système domotique LOXONE

La connexion au système Loxone est réalisée via l’interface Belimo MP-Bus. Pour le raccordement, vous aurez besoin du produit Loxone - Belimo Tree. Belimo Tree est une interface permettant de raccorder jusqu’à 16 appareils Belimo MP-Bus. Grâce à l’intégration native MP-Bus, les produits Belimo deviennent une partie intégrante de Loxone Config et du Miniserver, ce qui garantit une configuration et une gestion simples. Belimo Tree simplifie considérablement l’interconnexion des appareils Belimo avec le système Loxone, permettant ainsi un paramétrage rapide et sans erreur de toutes les fonctions. Son design compact et sa large compatibilité font de cette interface un choix idéal pour une automatisation des bâtiments moderne et efficace.
