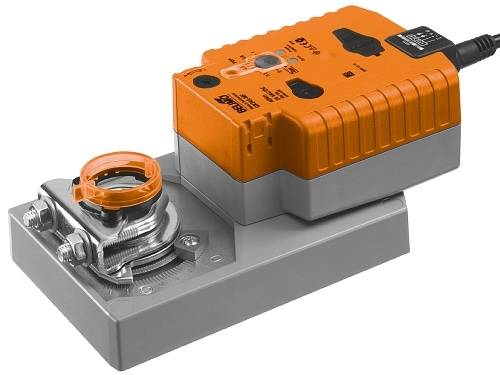

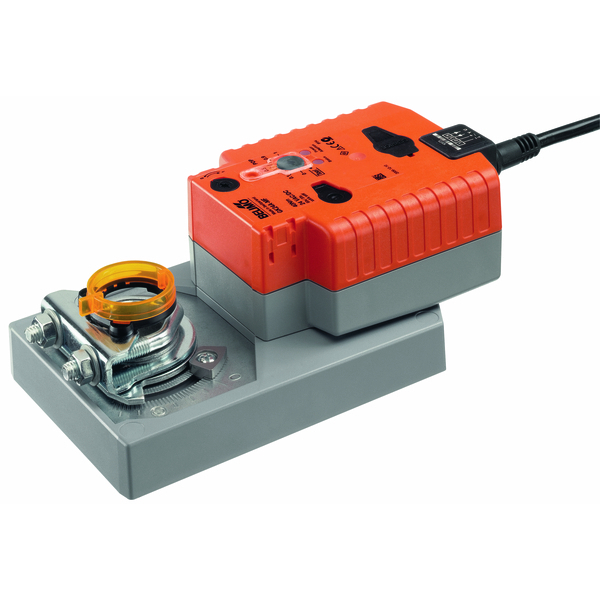

Servomoteur Belimo GK pour registres de ventilation avec fonction de sécurité électrique basée sur le principe du condensateur.

Fonction du servomoteur

En cas de coupure d’alimentation, l’énergie stockée dans les condensateurs ramène le registre en position de sécurité. Le principe de la fonction de sécurité diffère donc de celui des actionneurs classiques à ressort de rappel.

• Le servomoteur peut être commandé manuellement à l’aide du bouton de déverrouillage.
• Le sélecteur du sens de rotation modifie, après activation, le sens de fonctionnement du servomoteur en service normal.
• Sélecteur « position de sécurité » – permet de régler la position de sécurité souhaitée.

Charge du condensateur

Le servomoteur nécessite un certain temps pour se charger à sa capacité de fonctionnement. Le temps de charge du servomoteur dépend de la durée pendant laquelle l’alimentation a été coupée. Toutefois, le temps de charge ne dépasse pas 20 s, ce qui correspond à une coupure d’alimentation de plus de 10 jours.

L’actionneur est livré d’usine complètement déchargé. Lors de la première mise en service, il nécessite env. 20 s de charge afin que les condensateurs atteignent le niveau de tension requis.

Caractéristiques

• Le servomoteur est protégé contre les surcharges, aucune butée de fin de course n’est nécessaire.
• Montage simple sur l’axe du registre à l’aide d’un étrier universel.
• Le servomoteur peut être équipé ultérieurement de contacts auxiliaires inverseurs S...A ou d’un potentiomètre.
