Pour ce produit, nous offrons le service de montage de l'actionneur avec l'armature. Plus d'informations

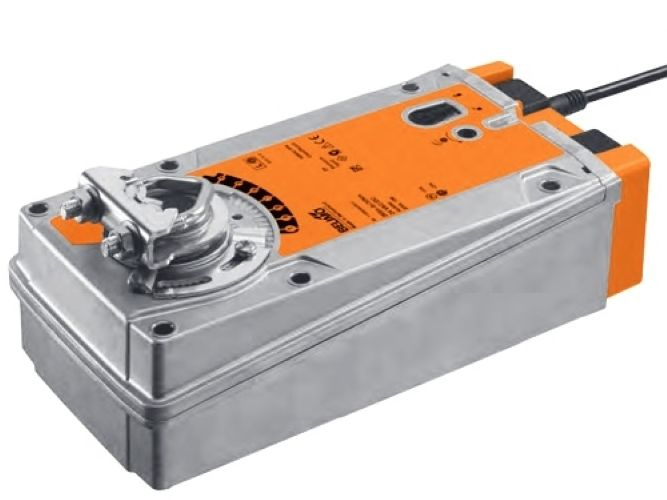

Actionneur de secours Belimo série EF pour clapets de ventilation ou robinets à boisseau sphérique (par exemple Giacomini R250D avec adaptateur). L'actionneur est conçu pour des clapets d'une taille jusqu'à environ 6m2. Le contrôle de l'actionneur se fait par signal 2-10V + 2x contacts auxiliaires.

Fonctions

En cas de coupure d'alimentation, un ressort de rappel fait tourner l'actionneur en position initiale. Par exemple, en cas de panne de courant, il ferme le clapet ou le robinet à boisseau sphérique. Il est également possible d'obtenir l'effet inverse, cela dépend uniquement de la position initiale du clapet.

L'actionneur peut être commandé manuellement à l'aide d'un bouton de verrouillage et d'une manivelle manuelle.

Caractéristiques

• Alimentation 24V
• L'actionneur est protégé contre les surcharges, aucun arrêt de fin de course n'est nécessaire.
• Montage simple sur l'arbre du clapet à l'aide d'une bride universelle.
• Angle de travail réglable avec butée mécanique.
• L'actionneur peut être équipé de contacts auxiliaires supplémentaires S...A ou d'un potentiomètre de retour.

Stabilisateur d'arbre

En configuration d'usine, l'actionneur est équipé d'un stabilisateur d'arbre pour stabiliser l'ensemble clapet, arbre du clapet et actionneur. Il se compose de deux anneaux de support en plastique et, selon la situation de montage et le diamètre de l'arbre, il doit être conservé ou retiré (également partiellement possible).

En cas de montage d'un arbre long d'un diamètre de 12-20mm, l'utilisation du stabilisateur est nécessaire. Pour un diamètre d'arbre de 21-26,7mm, l'utilisation du stabilisateur n'est pas nécessaire.

En cas de montage d'un arbre court, il est possible de retirer le stabilisateur.
