Nous offrons pour ce produit le service de montage du servomoteur avec la vanne. Plus d'informations

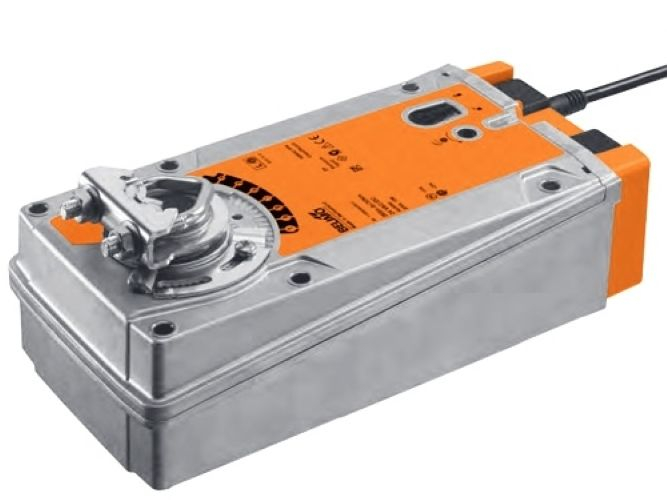

Servomoteur d'urgence Belimo série EF pour clapets de ventilation ou robinets à boisseau sphérique (par exemple Giacomini R250D avec adaptateur). Le servomoteur est conçu pour des clapets d'une taille jusqu'à environ 6m2. La commande du servomoteur est ouvert/fermé + 2x contact auxiliaire.

Fonctions

En cas de coupure de l'alimentation, un ressort de rappel fait tourner le servomoteur en position initiale. Par exemple, en cas de panne de courant, il ferme le clapet ou le robinet à boisseau sphérique. Il est également possible d'obtenir l'effet inverse, cela dépend uniquement de la position initiale du clapet.

Le servomoteur peut être commandé manuellement à l'aide d'un bouton de verrouillage et d'une manivelle manuelle.

Caractéristiques

• Alimentation 24V
• Le servomoteur est protégé contre les surcharges, aucun arrêt de fin de course n'est nécessaire.
• Montage simple sur l'arbre du clapet à l'aide d'une bride universelle.
• Angle de travail réglable avec butée mécanique.
• Le servomoteur peut être équipé de contacts auxiliaires commutateurs S...A ou d'un potentiomètre de retour.

Stabilisateur d'arbre

En configuration d'usine, le servomoteur est équipé d'un stabilisateur d'arbre pour stabiliser l'ensemble clapet, arbre du clapet et servomoteur. Il se compose de deux bagues de support en plastique et, selon la situation de montage et le diamètre de l'arbre, il doit être conservé ou retiré (également partiellement possible).

En cas de montage d'un arbre long d'un diamètre de 12-20mm, l'utilisation d'un stabilisateur est nécessaire. Pour un diamètre d'arbre de 21-26,7mm, l'utilisation d'un stabilisateur n'est pas nécessaire.

En cas de montage d'un arbre court, il est possible de retirer le stabilisateur.
