Nous proposons pour ce produit un service de montage de l’actionneur avec la vanne. Plus d’informations

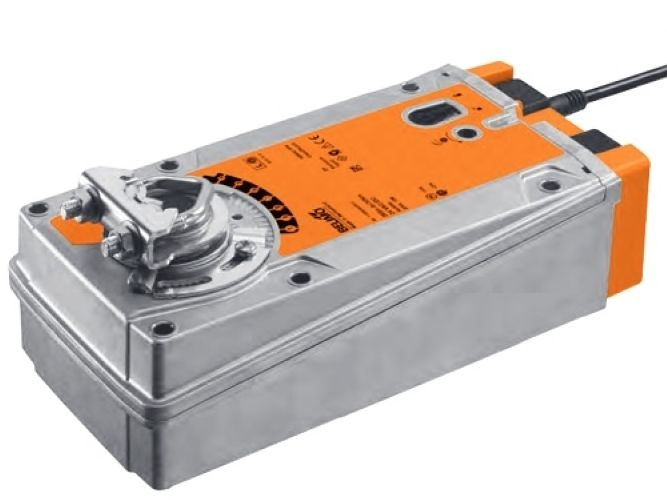

Servomoteur de sécurité Belimo série EF pour registres de ventilation ou vannes à boisseau sphérique (par ex. Giacomini R250D avec adaptateur). L’actionneur est conçu pour des registres de taille jusqu’à env. 6 m2. La commande de l’actionneur est de type ouvert/fermé.

Fonction

En cas de coupure d’alimentation, le ressort de rappel commence à ramener le servomoteur en position initiale. Par exemple, en cas de panne d’alimentation, il ferme le registre ou la vanne à boisseau sphérique. L’inverse peut également être obtenu, cela dépend uniquement de la position initiale du registre.

Le servomoteur peut être commandé manuellement à l’aide du bouton de verrouillage et de la manivelle manuelle.

Caractéristiques

• Alimentation 24 V
• Le servomoteur est protégé contre les surcharges, aucune butée de fin de course n’est nécessaire.
• Montage simple sur l’axe du registre à l’aide d’un étrier universel.
• Angle de rotation réglable avec butée mécanique.
• Le servomoteur peut être équipé ultérieurement de contacts auxiliaires inverseurs S...A ou d’un potentiomètre de recopie.

Stabilisateur d’axe

Dans sa configuration d’usine, le servomoteur est équipé d’un stabilisateur d’axe destiné à stabiliser l’ensemble registre, axe de registre et actionneur. Il se compose de deux bagues de support en matière plastique et, selon la situation de montage et le diamètre de l’axe, il est conservé ou retiré (également possible partiellement).

En cas de montage d’un axe long d’un diamètre de 12 à 20 mm, il est nécessaire d’utiliser le stabilisateur. Pour un diamètre d’axe de 21 à 26,7 mm, il n’est pas nécessaire d’utiliser le stabilisateur.

En cas de montage d’un axe court, il est possible de retirer le stabilisateur.
