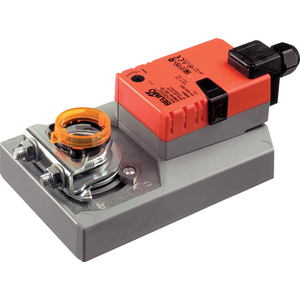

Servomoteur Belimo NM24A-SR-TP. Conçu pour des volets de ventilation de taille maximale de 8 m², vannes à boisseau sphérique. Alimentation 24 VAC/DC. Adapté pour l'installation dans des systèmes de volets de ventilation dans des équipements de ventilation et de climatisation de bâtiments. Commande par signal DC 0-10V.

Montage direct simple sur l'arbre du volet avec une étrier universel, sécurisé contre la surrotation avec un fusible fourni. Réglage de la position de travail à l'aide de butées mécaniques. Réglage manuel possible grâce à un bouton à retour automatique (désengagement de la transmission pendant la pression du bouton ou reste en position verrouillée). Haute sécurité de fonctionnement. Le moteur est protégé contre la surcharge, ne nécessite pas de fin de course et reste automatiquement en butée.

Caractéristiques

• Alimentation 24 VAC/DC
• Bornes 4 mm² (câble Ø4...10 mm, 4 conducteurs) 4 mm²
• Couple moteur 40 Nm
• Angle maximal 95°
• Temps de course du moteur 150 s / 90°
• Dimension du volet d'air jusqu'à environ 8 m²
• Angle de travail ajustable avec des butées mécaniques.
• Température ambiante -30...50°C
• Niveau sonore 45 dB(A)
• Indice de protection IP 54
