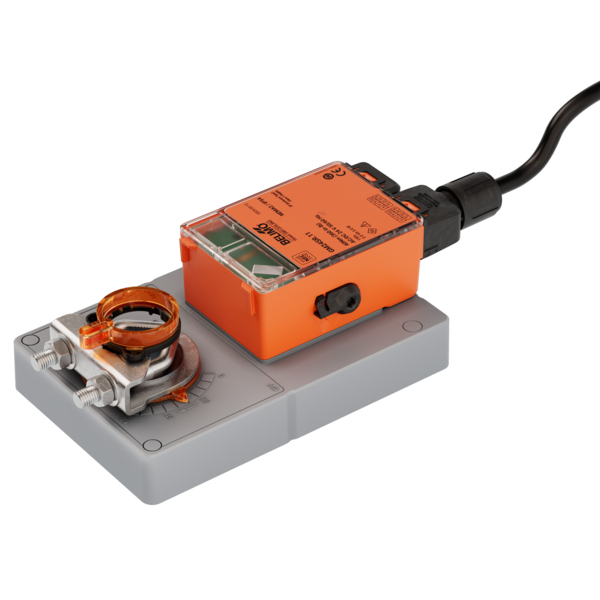

Le servomoteur de registre Belimo GM24.13 est destiné à la manœuvre des registres de ventilation dans les équipements techniques des bâtiments. L’actionneur offre un couple de 40 Nm et permet de commander des registres d’une surface d’environ 8 m². La commande est de type ouvert/fermé ou 3 points (flottante), avec une tension d’alimentation AC/DC 24 V. L’actionneur ne dispose pas de fonction de sécurité (sans ressort de rappel) – en cas de coupure d’alimentation, il reste dans sa dernière position.

Caractéristiques

• Couple du moteur électrique : 40 Nm
• Surface du registre : jusqu’à env. 8 m²
• Tension d’alimentation : AC/DC 24 V (plage AC/DC 19,2…28,8 V)
• Fréquence : 50/60 Hz
• Commande : ouvert/fermé, 3 points (flottante)
• Sans fonction de sécurité (sans ressort de rappel)
• Angle de rotation : max. 95°, réglable par butées mécaniques des deux côtés
• Temps de manœuvre : env. 150 s (90…150 s), indépendant de la charge
• Montage direct sur l’axe du registre avec étrier universel
• Protection contre la rotation excessive – butée fournie
• Protection contre les surcharges – l’actionneur ne nécessite pas de fins de course et s’arrête automatiquement en butée
• Manœuvre manuelle à l’aide d’un bouton-poussoir à rappel automatique (débrayage pendant l’appui, ou verrouillage)
• Indice de protection : IP 54 / NEMA 2
• Fonctionnement sans entretien
• Le raccordement en parallèle de plusieurs actionneurs est possible
