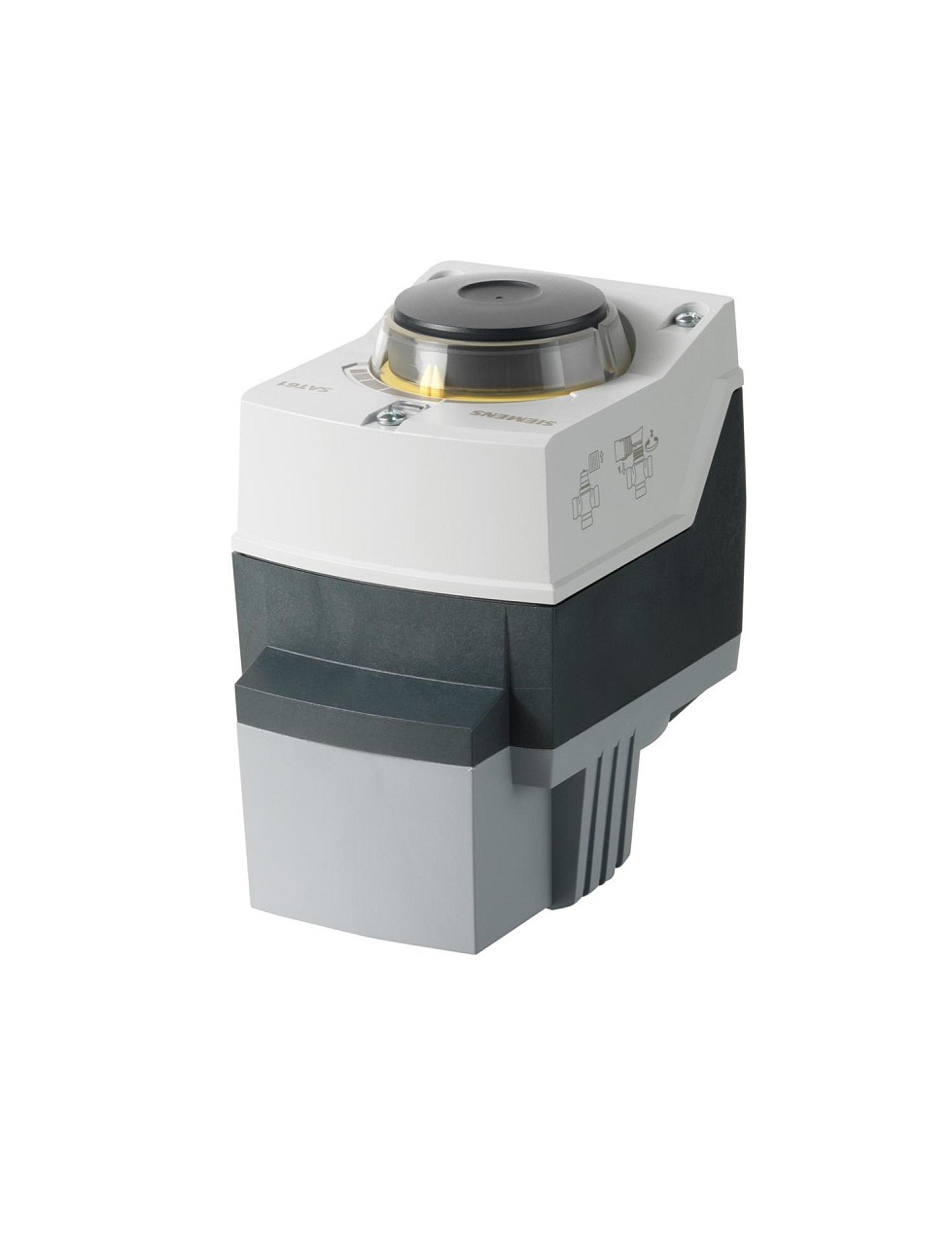

Le servomoteur à levée s'installe directement sur les vannes sans nécessiter d'accessoires supplémentaires. L'installation est facile et rapide. Il est conçu pour les vannes VVG549.. dans les applications CVC. Le moteur est commandé par un signal continu avec réinitialisation automatique pour le fonctionnement électrique. N'importe quel signal de commande parmi ceux proposés peut être sélectionné pour le moteur. Un régulateur peut être connecté à jusqu'à dix servomoteurs, ce modèle peut donc être connecté en parallèle. Le servomoteur est équipé d'une fonction de retour grâce à un ressort.

Le servomoteur reçoit un signal de retour sur la borne U. Lors de l'installation, le moteur effectue une auto-calibration et détermine les positions finales que la tige de la vanne peut atteindre. Il détecte également immédiatement quelle est la valeur réelle de la levée de la vanne en fonction de la force. Ces données sont ensuite enregistrées pour une utilisation ultérieure.

Le moteur est également équipé d'une fonction de détection de corps étrangers, capable de reconnaître si le corps de la vanne a été bloqué par un corps étranger. Le moteur effectuera alors trois tentatives de libération et, si elles ne réussissent pas, il commencera à signaler un défaut par une indication LED.

La construction du moteur intègre un contrôle forcé Z (mode Z), qui est prioritaire sur le mode automatique.

Caractéristiques

• alimentation 24 VAC/VDC
• levée 5,5 mm
• force de levée 300 N
• temps de réglage 15 s
• commande 0...10 V / 4...20 mA / 0....1000 Ω
• protection IP 54
• indication LED
