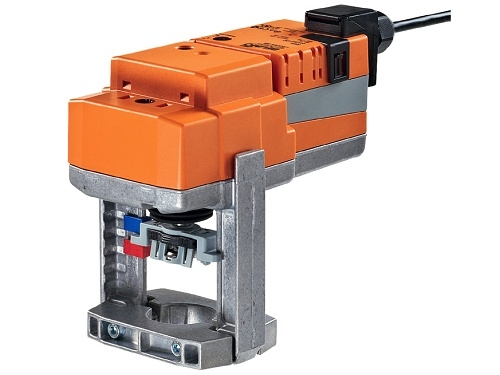

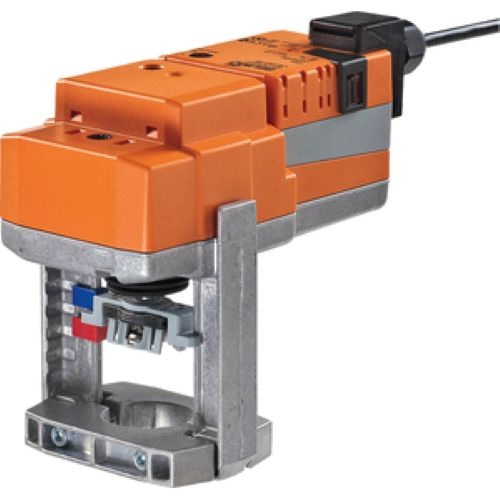

Servomoteur linéaire Belimo NVK24A-3-TPC pour vannes 2 voies et 3 voies en chauffage et climatisation. Fonction de sécurité avec condensateur SuperCap sans batterie. Force de poussée 1000 N, course 20 mm, alimentation 24 V AC/DC. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Alimentation | 24 VDC, 24 VCA |
| Commande | 3 points, 2 points |
| Course | 20 mm |
| Fonction d'urgence | Oui |
| Force de levage | 1000 N |
| Poids | 1.60 kg |
Pour ce produit, nous proposons le service de montage de l’actionneur avec la vanne. Plus d’informationsBelimo NVK24A-3-TPC est un servomoteur linéaire avec fonction de sécurité pour vannes linéaires 2 voies et 3 voies Belimo. Il est utilisé dans les systèmes de chauffage, de ventilation et de climatisation, où il commande l’ouverture et la fermeture de la vanne selon le signal de régulation.
Le servomoteur est destiné aux installations fixes de chauffage, de ventilation et de climatisation – chaufferies, sous-stations d’échange, centrales de traitement d’air et autres ensembles technologiques, partout où il est nécessaire de commander de manière fiable des vannes linéaires. Il trouve son application partout où une coupure d’alimentation ne doit pas laisser la vanne dans une position aléatoire, par exemple pour la régulation de l’eau de chauffage ou d’un fluide frigorigène. Il se combine exclusivement avec des vannes linéaires Belimo dont les paramètres (pression, température du fluide) correspondent à la plage de l’actionneur.

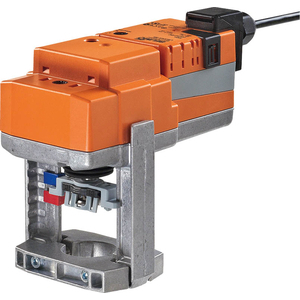

L’actionneur se monte directement sur la vanne à l’aide d’un étrier profilé et peut être tourné de 360° sur le col de la vanne, ce qui lui permet de s’adapter facilement à la position de montage de la tuyauterie. La position actuelle de la course est indiquée par un indicateur mécanique dans une plage de 5 à 20 mm. Le bouton de débrayage permet un repositionnement manuel temporaire sans démontage de l’actionneur ; un réglage fin de la course peut également être effectué à l’aide d’une clé mâle six pans de 4 mm.
L’actionneur se raccorde via un transformateur d’isolement et permet le raccordement en parallèle d’autres actionneurs sur la même alimentation. La commande est 3 points, la tension d’alimentation est de 24 V AC/DC avec une plage de fonctionnement de 19,2 à 28,8 V (AC), respectivement de 21,6 à 28,8 V (DC).
Réglages d’usine :
L’actionneur se monte directement sur la vanne linéaire à l’aide d’un étrier profilé, sans nécessiter d’outillage supplémentaire pour l’assemblage lui-même ; il peut être tourné de 360° sur le col de la vanne selon les besoins de l’installation.
L’énergie stockée dans le condensateur (SuperCap) repositionne la vanne dans la position de sécurité préréglée (POP) en 35 s pour une course de 20 mm, même sans alimentation externe.
Oui, en appuyant sur le bouton de l’actionneur, l’engrenage est temporairement débrayé et la vanne peut être déplacée manuellement ; hors tension, la course peut également être réglée à l’aide d’une clé mâle six pans de 4 mm.
Oui, le fonctionnement en parallèle de plusieurs actionneurs NVK24A-3-TPC sur une alimentation commune est possible.
Le fabricant indique une durée de vie théorique du SuperCap de 15 ans, sans nécessité d’entretien ni de remplacement de batterie.
