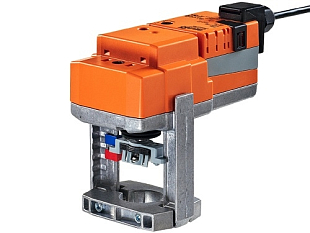

Servomoteur linéaire Belimo LV230A-TPC pour vannes linéaires 2 voies et 3 voies en chauffage et climatisation. Force de poussée 500 N, alimentation AC 230 V, commande 3 points ou 2 points. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Alimentation | 230 VCA |
| Commande | 3 points, 2 points |
| Course | 20 mm |
| Fonction d'urgence | Non |
| Force de levage | 500 N |
| Poids | 1.30 kg |

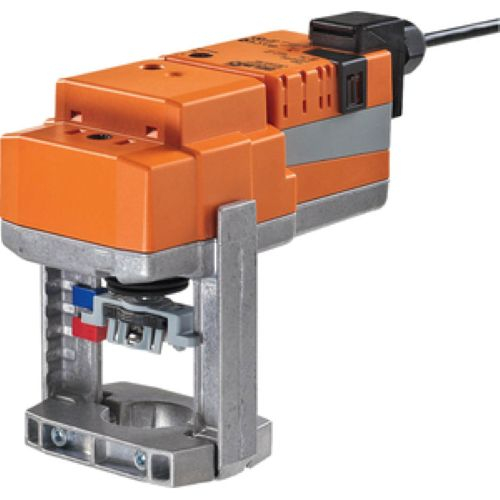

Pour ce produit, nous proposons le service de montage de l’actionneur avec la vanne. Plus d’informationsL’actionneur linéaire Belimo LV230A-TPC est un actionneur électrique pour vannes linéaires 2 et 3 voies Belimo. Il développe une force de manœuvre de 500 N et sert à l’ouverture et à la fermeture automatiques de la vanne dans les installations de chauffage, de ventilation et de climatisation.
L’actionneur est destiné aux installations fixes de chauffage, de ventilation et de climatisation – typiquement pour la commande de vannes linéaires sur les circuits de chauffage, dans les locaux techniques de traitement d’air ou dans les sous-stations d’échange thermique. Il se combine avec des vannes linéaires Belimo appropriées en fonction de la température du fluide et de la pression de fermeture indiquées dans la documentation de la vanne concernée. Il n’est pas destiné à une utilisation en dehors de la plage spécifiée, par exemple dans les applications aéronautiques.
L’actionneur se monte directement sur la vanne linéaire à l’aide d’un étrier profilé et peut être tourné de 360° sur le col de la vanne, ce qui lui permet de s’adapter facilement aux contraintes d’encombrement de l’installation. La course peut être réglée à l’aide d’une clé mâle six pans de 4 mm insérée dans la partie supérieure de l’actionneur. Le bouton verrouillable de commande manuelle désengage temporairement ou durablement l’engrenage, ce qui permet de déplacer manuellement la tige de l’actionneur sans outil.
L’actionneur est protégé contre les surcharges et ne nécessite aucun fin de course mécanique pour s’arrêter – lorsqu’il atteint la butée de la vanne, il s’y immobilise automatiquement. L’indicateur mécanique de position sur le support affiche la course actuelle et se règle automatiquement en fonction de la position de la tige.
Réglages d’usine :
L’actionneur est conçu pour les vannes linéaires 2 et 3 voies Belimo. La combinaison vanne-actionneur spécifique doit être vérifiée en fonction de la température du fluide et de la pression de fermeture indiquées dans la documentation de la vanne concernée.
L’installation ne peut être effectuée que par des personnes formées, dans le respect des lois et réglementations officielles en vigueur. Le commutateur du sens de course ne peut être réglé que par une personne habilitée, car il influence la protection antigel.
En appuyant sur le bouton verrouillable, l’engrenage est désengagé et le moteur s’arrête, ce qui permet de déplacer manuellement la tige de l’actionneur. En relâchant le bouton, l’engrenage se réenclenche et l’actionneur reprend son fonctionnement normal.
L’actionneur ne nécessite aucune butée mécanique de fin de course – il est protégé contre les surcharges et, lorsqu’il atteint la butée de la vanne, il s’y immobilise automatiquement sans autre intervention.
Oui, selon la fiche technique du fabricant, il remplace le type d’origine NVD 230-3.
