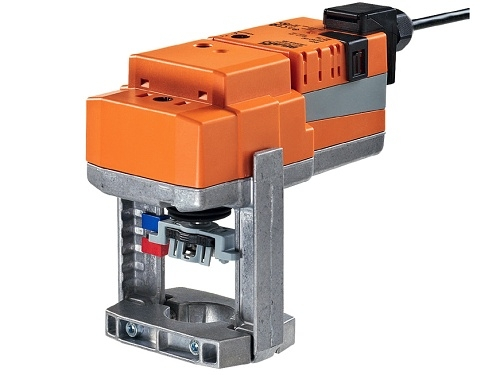

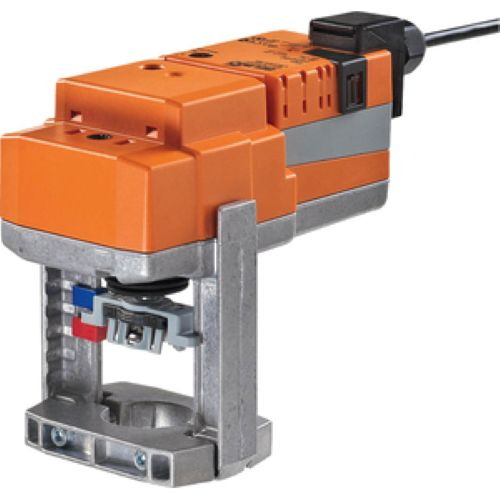

Servomoteur linéaire Belimo SV230A-TPC pour vannes 2 voies et 3 voies en chauffage et climatisation. Sans butées de fin de course, protégé contre les surcharges. Force de poussée 1500 N, alimentation 230 V, course 20 mm. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 230 VCA |
| Commande | 3 points, 2 points |
| Course | 20 mm |
| Fonction d'urgence | Non |
| Force de levage | 1500 N |
| Poids | 1.40 kg |
Pour ce produit, nous proposons un service d’assemblage de l’actionneur avec la vanne. Plus d’informationsBelimo SV230A-TPC est un servomoteur linéaire conçu pour les vannes linéaires 2 voies et 3 voies Belimo. Il est utilisé dans les applications de chauffage, de ventilation et de climatisation, où il commande l’ouverture et la fermeture de la vanne par une course linéaire de 20 mm.
L’actionneur se monte directement sur les vannes linéaires Belimo à l’aide d’un étrier profilé et trouve son application dans les systèmes de chauffage, de refroidissement et de traitement d’air des bâtiments – dans les chaufferies, les sous-stations d’échange thermique ainsi que sur les centrales de traitement d’air. L’alimentation AC 230 V et la commande tout ou rien ou 3 points le prédestinent à la régulation courante du débit d’eau de chauffage ou d’eau glacée.
L’actionneur se monte directement sur le col de la vanne à l’aide d’un étrier profilé et peut être tourné de 360° sur le col, ce qui facilite l’installation dans les espaces restreints. En appuyant sur le bouton situé sur le corps de l’actionneur, l’engrenage est désaccouplé et la tige peut être manœuvrée manuellement, temporairement ou en permanence ; le moteur s’arrête alors. En l’absence de tension, la course peut également être réglée à l’aide d’une clé mâle six pans de 4 mm insérée dans la partie supérieure de l’actionneur.
L’actionneur est protégé contre les surcharges, il ne nécessite donc ni interrupteurs de fin de course ni butées mécaniques et reste automatiquement en position lorsqu’il atteint sa position extrême. La position actuelle de la course (0–20 mm) est affichée par un indicateur mécanique sur le support de l’actionneur.
Caractéristiques techniques :
L’actionneur est conçu pour être associé à des vannes Belimo dont la plage de température du fluide et la pression de fermeture correspondent aux exigences de l’actionneur. Les combinaisons vanne-actionneur compatibles sont indiquées dans la documentation des vannes.
Non. L’actionneur est protégé contre les surcharges et reste automatiquement en position lorsqu’il atteint la butée ; aucun interrupteur de fin de course ni butée mécanique n’est nécessaire.
Le temps de course de l’actionneur est de 150 secondes pour une course de 20 mm.
Oui. En appuyant sur le bouton de l’actionneur, l’engrenage est désaccouplé et la tige peut être manœuvrée manuellement. En l’absence de tension, la course peut également être réglée à l’aide d’une clé mâle six pans de 4 mm insérée dans la partie supérieure de l’actionneur.
Un contact auxiliaire S2A-H est disponible pour cet actionneur.
