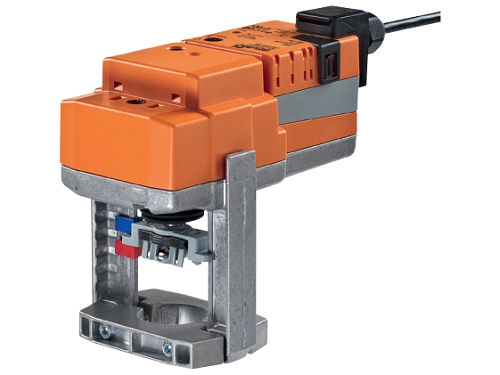

Servomoteur linéaire Belimo LVC24A-MP-TPC pour vannes linéaires HVAC à 2 et 3 voies. Communication MP-Bus, commande 0–10 V, force de poussée 500 N, montage sans étalonnage. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 24 VDC, 24 VCA |
| Commande | 0...10 V |
| Course | 20 mm |
| Fonction d'urgence | Non |
| Force de levage | 500 N |
| Poids | 1.50 kg |
Belimo LVC24A-MP-TPC est un servomoteur linéaire destiné à la commande des vannes linéaires 2 voies et 3 voies Belimo dans les systèmes de chauffage, de ventilation et de climatisation. L’actionneur fonctionne avec un signal de commande modulant 0–10 V et communique via le bus MP-Bus, ce qui permet également de transmettre simultanément au système de supervision le signal d’une sonde raccordée.
Le servomoteur se monte directement sur une vanne linéaire Belimo et régule le débit d’eau de chauffage ou d’eau glacée selon le signal du régulateur. Il est généralement utilisé dans les sous-stations d’échange, les chaufferies, les centrales de traitement d’air et d’autres réseaux techniques où une régulation continue d’une vanne 2 voies ou 3 voies est nécessaire. Grâce à la communication via le bus MP-Bus, l’actionneur peut également être intégré dans des systèmes à gestion centralisée, y compris dans le système Loxone.
Le servomoteur se monte directement sur le col de la vanne linéaire à l’aide d’un étrier profilé et peut être orienté à 360° sur le col. La manœuvre manuelle est assurée par un bouton qui désaccouple temporairement ou durablement la transmission et permet de déplacer la tige à la main. En l’absence d’alimentation, la course peut également être réglée à l’aide d’une clé mâle six pans de 4 mm insérée dans la partie supérieure de l’actionneur.
Caractéristiques techniques :
L’actionneur est conçu aussi bien pour les vannes linéaires 2 voies que 3 voies Belimo.
Non. L’alimentation et la communication passent par un câble commun à 3 conducteurs, sans nécessité de blindage, de torsadage des conducteurs ni de résistances de terminaison.
Lors de la première mise sous tension, l’actionneur effectue automatiquement une adaptation de course et ajuste la plage de fonctionnement ainsi que le retour de position à la course mécanique. L’adaptation peut également être lancée manuellement à tout moment en appuyant sur le bouton « Adaption ».
À l’aide d’une clé mâle six pans de 4 mm insérée dans la partie supérieure de l’actionneur : en tournant dans le sens des aiguilles d’une montre, la tige sort ; en tournant dans le sens inverse, elle rentre.
Oui, le fabricant indique cet actionneur comme adapté à une intégration dans le système Loxone.
Nous répondons à vos questions sur les produits aussi rapidement que possible, généralement sous 24 heures.
