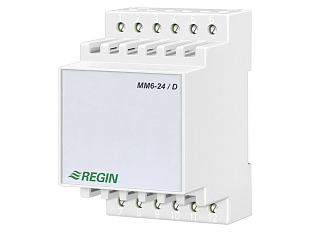

Le Regin MM6-24/D est un sélecteur de signal min/max permettant de comparer jusqu’à 6 signaux d’entrée 0–10 V DC. Il évalue la valeur la plus basse et la plus élevée sur deux sorties indépendantes. Alimentation 24 V AC, montage sur rail DIN. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Poids | 0.10 kg |
Regin MM6-24/D est un sélecteur de signaux min/max qui compare jusqu’à 6 signaux d’entrée analogiques 0–10 V DC et transmet la valeur la plus basse à la sortie minimum et la valeur la plus élevée à la sortie maximum. Il sert de module auxiliaire dans les systèmes de mesure et de régulation, typiquement dans les systèmes de régulation multizones de traitement d’air et de chauffage.
Le MM6-24/D est utilisé dans les régulations multizones, où la zone ayant la demande de chauffage ou de refroidissement la plus faible doit déterminer la valeur de consigne du système principal. Une autre application typique est la limitation de la température minimale dans les systèmes de récupération de chaleur à boucle liquide.
Le module dispose d’un boîtier compact pour montage sur rail DIN, ce qui permet de l’intégrer facilement dans une armoire électrique existante aux côtés des autres éléments de mesure et régulation. Il ne nécessite aucun réglage : sa fonction est définie de manière fixe par le matériel.
Vous pouvez raccorder aux entrées 1 à 6 n’importe quel nombre de signaux 0–10 V DC (de deux à six). Les entrées non utilisées restent libres et ne sont pas prises en compte dans l’évaluation. Le module sélectionne en parallèle, parmi les signaux raccordés, la valeur minimale et la valeur maximale – les deux sorties peuvent être utilisées simultanément.
L’écart du signal de sortie par rapport au signal d’entrée est inférieur à ±3 %, ce qui permet d’acheminer directement la sortie vers un autre régulateur sans adaptation supplémentaire du signal.
Le module ne comporte ni commutateurs, ni potentiomètres, ni logiciel de configuration. Après raccordement de l’alimentation 24 V AC et des signaux d’entrée, il se met immédiatement en service. Sa consommation est de 3 W, ce qui permet même à une alimentation de petite puissance de l’alimenter avec les autres éléments de régulation.
Caractéristiques techniques :
Typiquement dans les systèmes multizones de chauffage et de refroidissement, où la source commune doit réagir à la zone ayant la demande la plus élevée ou la plus faible. Vous raccordez les signaux des régulateurs de zone aux entrées, puis vous envoyez la sortie minimum ou maximum vers le régulateur principal. Une autre utilisation concerne les systèmes de récupération de chaleur, dans lesquels le module surveille la température minimale du liquide.
Non. Le module fonctionne avec 2 à 6 entrées. Les entrées non utilisées sont laissées ouvertes (open) et ne participent pas à la comparaison du minimum et du maximum.
Oui. Les deux sorties 0–10 V DC fonctionnent indépendamment et peuvent être exploitées simultanément – par exemple, envoyer le minimum vers la régulation du chauffage et le maximum vers la régulation du refroidissement ou la protection contre la surchauffe.
Non. Le MM6-24/D ne comporte aucun organe de réglage ni logiciel de configuration. Il suffit de le fixer sur un rail DIN, de raccorder l’alimentation 24 V AC ainsi que les signaux d’entrée et de sortie – le module se met immédiatement à fonctionner.
L’écart du signal de sortie par rapport au signal d’entrée sélectionné (minimum ou maximum) est inférieur à ±3 %. Pour les applications de régulation HVAC courantes, cette précision est suffisante et la sortie peut être envoyée directement vers un autre régulateur.
