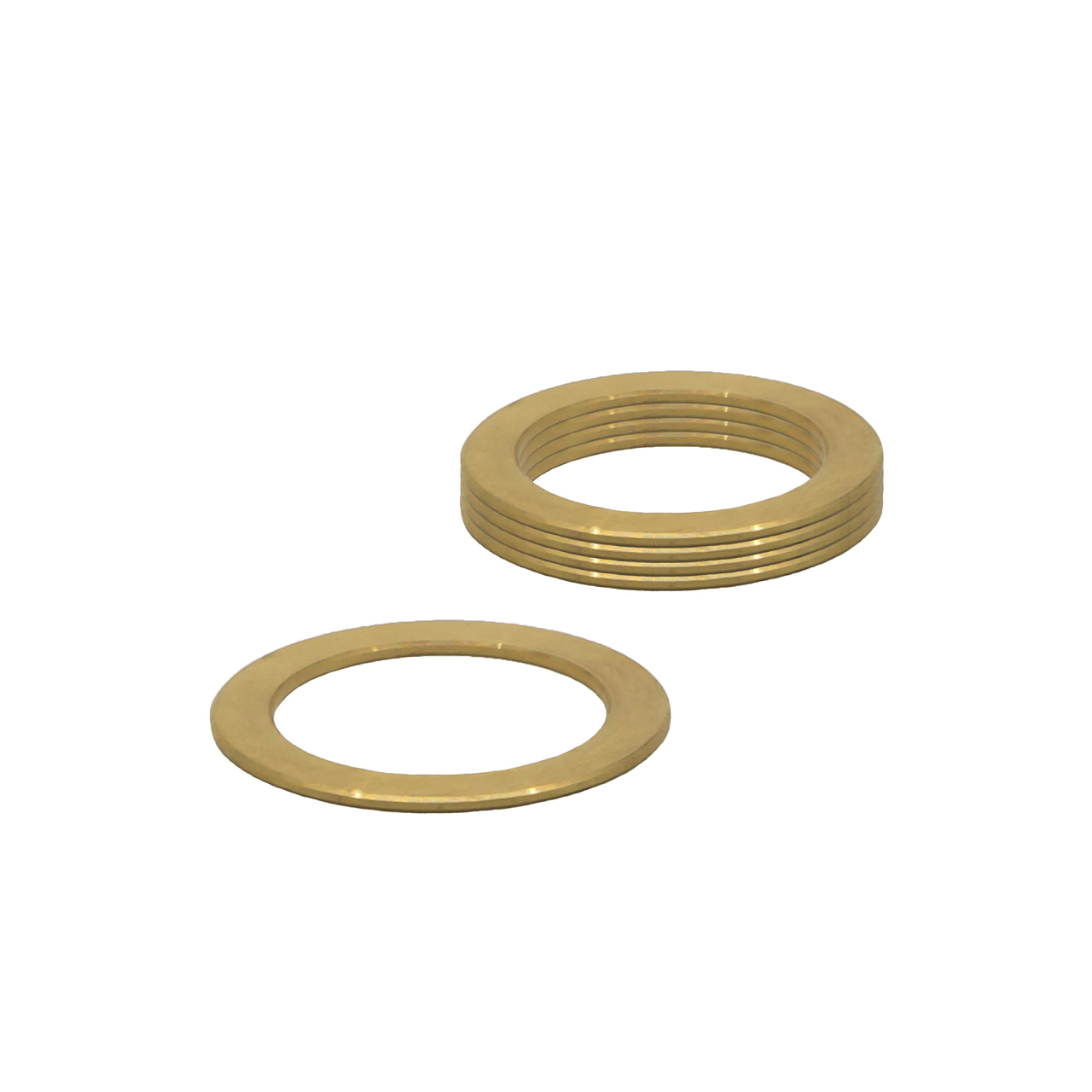

Entretoise d’origine Danfoss d’une épaisseur de 1 mm, destinée aux vannes d’équilibrage et de régulation indépendantes de la pression AB-QM. Elle est utilisée lors du montage des servomoteurs comme adaptateur de position afin d’assurer un appui correct et le bon fonctionnement du servomoteur sur la tige de vanne. L’emballage contient 5 pièces. Plus d'informations
Rupture de stock - peut être demandé
| Poids | 0.01 kg |
La rondelle Danfoss 003Z0257 est une entretoise d’origine d’une épaisseur de 1 mm, destinée aux vannes d’équilibrage et de régulation indépendantes de la pression de la gamme AB-QM. Elle sert d’adaptateur de position lors du montage de certains servomoteurs sur la tige de vanne : l’insertion correcte de la rondelle garantit un appui précis du servomoteur et le fonctionnement complet de l’ensemble, sans risque de surcharge mécanique ni de course incorrecte. L’emballage contient 5 pièces.
La rondelle 003Z0257 s’installe lors du montage des servomoteurs AMI 140 (24 VAC, 230 VAC) et des servomoteurs de la série AMV/AME 13 (AMV 13 SU, AMV 13 SD, AME 13 SU, AME 13 SD) sur les vannes AB-QM de dimensions DN 10–32 (½″–1¼″). Elle est utilisée aussi bien lors du premier montage du servomoteur que lors d’un remplacement en maintenance. Les applications typiques se trouvent dans les circuits de régulation des bâtiments : chauffage, refroidissement, ventilation et ventilo-convecteurs équipés de vannes AB-QM indépendantes de la pression.
La rondelle est requise pour les servomoteurs AMI 140 (24 VAC et 230 VAC), ainsi que pour les servomoteurs des séries AMV 13 SU, AMV 13 SD, AME 13 SU et AME 13 SD montés sur des vannes AB-QM DN 10–32. Vérifiez toujours cette exigence dans la notice de montage du servomoteur concerné ou dans les fiches techniques AB-QM, où cette pièce est indiquée comme accessoire obligatoire.
Cela dépend du servomoteur concerné. Certains servomoteurs sont livrés avec la rondelle 003Z0257 dans l’emballage (par ex. certaines variantes de l’AME 435 QM), tandis que pour d’autres, elle doit être commandée séparément. Vérifiez toujours le contenu de l’emballage du servomoteur et, le cas échéant, commandez la rondelle à l’avance afin d’éviter tout retard lors de l’installation sur chantier.
Danfoss a publié pour cette pièce un document distinct intitulé « Washer adapter instructions (003Z0257) », disponible dans la section documentation AB-QM sur le site Danfoss. La procédure d’installation se base sur la notice de montage du servomoteur concerné, qui précise toujours exactement dans quelle position et dans quel ordre la rondelle doit être montée sur la tige de vanne.
Le conditionnement par 5 pièces correspond au besoin habituel lors de l’installation ou du remplacement en maintenance sur des projets comportant plusieurs vannes AB-QM. Sur les chantiers avec des circuits de régulation, les vannes AB-QM DN 10–32 sont souvent nombreuses ; il est donc pratique d’avoir les rondelles prêtes pour toute la phase de travaux, afin d’éviter des interruptions inutiles pendant le montage.
