Le robinet de remplissage est utilisé pour le remplissage des systèmes de chauffage fermés et leur régulation de pression. Il est possible de régler la pression de sortie souhaitée à l'aide de la molette de commande. Un réducteur de pression intégré compense les fluctuations de pression de l'entrée, ce qui garantit que la pression de sortie n'est pas affectée. Un clapet anti-retour est également inclus, protégeant les conduites d'eau potable contre le retour d'eau du système de chauffage.

Il est possible d'équiper ultérieurement le robinet d'un manomètre pour surveiller précisément la pression dans la tuyauterie. Le manomètre doit être acheté séparément. La pression souhaitée est réglée à l'aide de l'échelle sur la molette de commande.

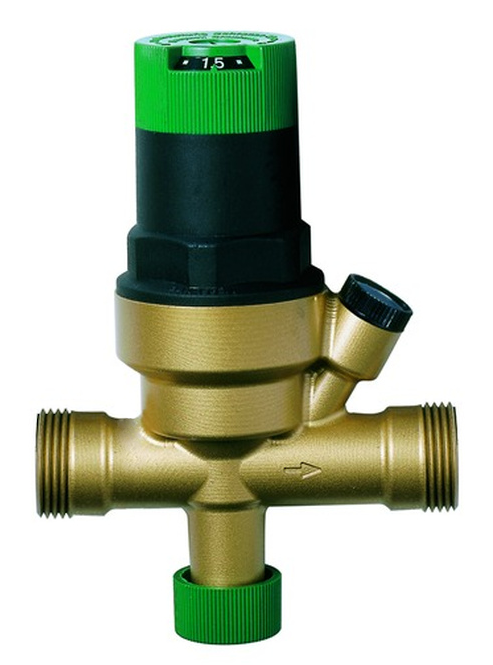

Le robinet est composé du corps du robinet, du couvercle du ressort avec la molette de commande et l'échelle, du ressort, de l'insert de robinet, du clapet anti-retour intégré, de l'insert de robinet d'arrêt avec la molette crantée. Le robinet dispose à ses deux extrémités de connexions filetées externes et internes pour une plus grande flexibilité.

Caractéristiques

• pression d'entrée PN16
• pression de sortie réglable de 1...3 bar, réglée en usine à 1,5 bar
• connexion filetée externe 3/4"
• connexion filetée interne 1/2"

Exemples d'installation
