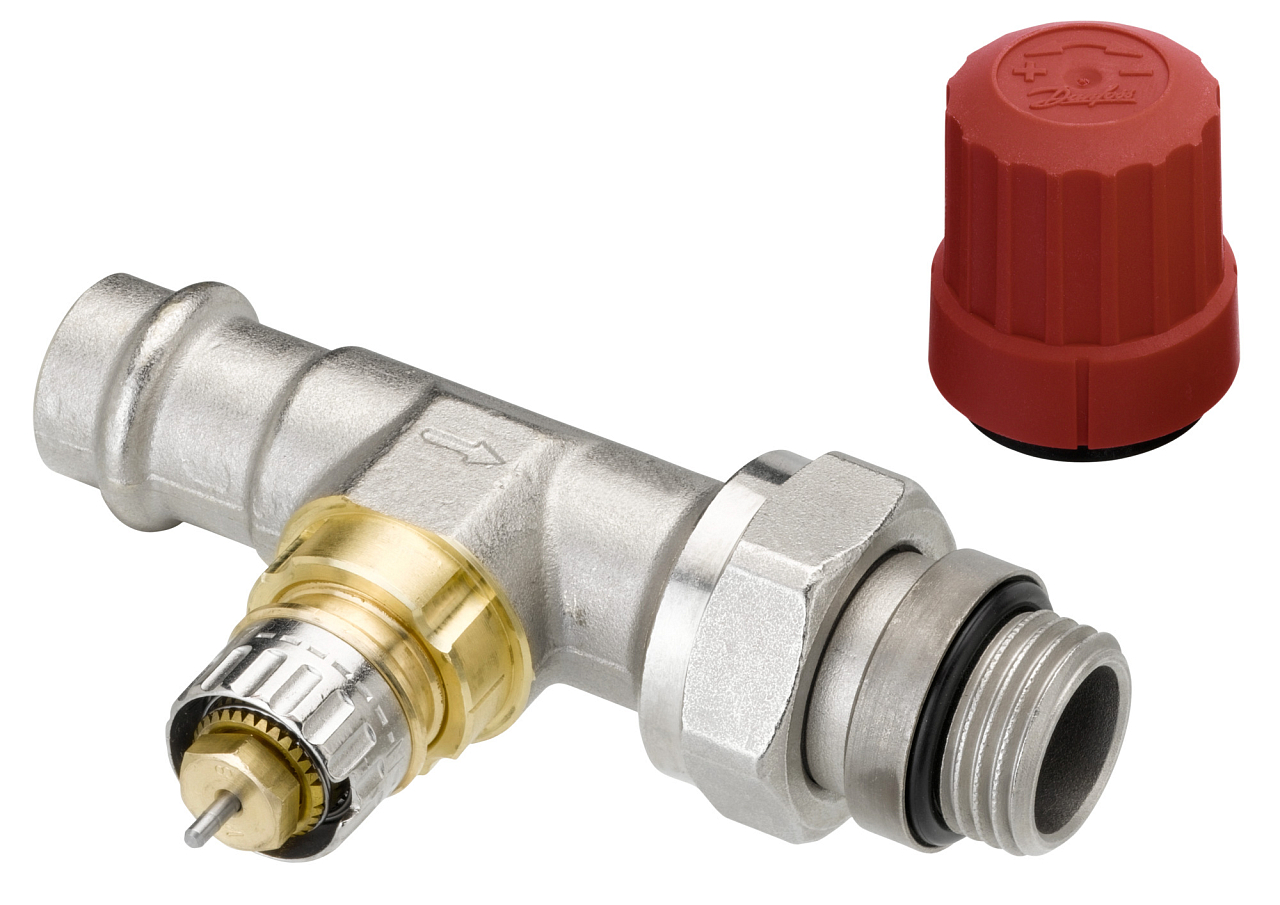

Danfoss RA-N DN 15 – corps de vanne droit pour installations de chauffage bitube. Préréglage du débit en 7 positions sans outil, kv 0,04–0,73 m³/h, max. 10 bar. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 0,9 m3/h |
| Diamètre nominal | DN 15 |
| Pression | 10 bars |
| Taille de raccordement | R 1/2" |
| Type de vanne | Direct |
| Poids | 0.27 kg |
Danfoss RA-N DN 15 est un corps de vanne avec préréglage intégré du débit pour les systèmes de chauffage bitubes. Compatible avec toutes les têtes thermostatiques Danfoss de la série RA 2000 ainsi qu’avec les servomoteurs thermoélectriques TWA-A. Le corps est fabriqué en laiton nickelé, le débit peut être préréglé en 7 positions (kv 0,04–0,73 m³/h) sans outil. La tête thermostatique et le corps de vanne se commandent séparément.
Le corps de vanne RA-N DN 15 droit est destiné aux systèmes de chauffage bitubes dans les bâtiments résidentiels et commerciaux, où un équilibrage hydraulique des circuits de radiateurs est nécessaire. La version droite convient pour un raccordement du radiateur par le haut ou par le côté, lorsque les conditions d’encombrement le permettent. Les filetages Rp 1/2 (entrée) et R 1/2 (sortie) correspondent aux dimensions d’installation standard pour les radiateurs DN 15. Une gamme complète de raccords à compression est disponible pour différents types de tuyauteries : PEX, AluPEX, cuivre et acier.
Le limiteur kv intégré permet de prérégler le débit maximal par paliers de 1 à 7 sans utiliser d’outils. Il suffit de retirer le capuchon de protection ou la tête thermostatique, de tirer sur la bague de réglage et de la tourner jusqu’à la valeur souhaitée en face du repère de référence. Le réglage d’usine N correspond à une vanne entièrement ouverte – ce réglage est également utilisé lors du rinçage de l’installation ou dans les installations monotubes. Une fois la tête thermostatique montée, le préréglage est protégé contre toute modification involontaire. Le capuchon de protection rouge fourni avec la vanne peut être utilisé pour la régulation manuelle du débit pendant la phase de construction.
Valeurs de préréglage kv (m³/h pour Δp = 1 bar) :
Le corps de vanne RA-N est compatible avec toutes les têtes thermostatiques Danfoss de la série RA 2000 ainsi qu’avec les servomoteurs thermoélectriques TWA-A. La tête thermostatique et le corps de vanne se commandent séparément.
Retirez le capuchon de protection ou la tête thermostatique. Repérez le repère de référence sur le corps de vanne. Tirez sur la bague de réglage et tournez-la jusqu’à ce que la valeur souhaitée (1–7) apparaisse en face du repère de référence. L’ensemble de la procédure ne nécessite aucun outil. Une fois la tête thermostatique montée, le préréglage est protégé contre toute modification involontaire.
Oui. Le presse-étoupe complet peut être remplacé sans vidanger le système de chauffage. Le clapet se déplace dans un joint torique lubrifié pendant toute la durée de vie de la vanne. Le presse-étoupe de rechange est disponible sous la référence 013G0290 et est identique pour toutes les vannes de la série RA.
La composition de l’eau de chauffage doit être conforme aux directives VDI 2035 afin d’éviter la formation de dépôts et la corrosion. Danfoss recommande également de ne pas utiliser de substances contenant des huiles minérales.
Les corps de vanne RA-N sont principalement conçus pour les systèmes de chauffage bitubes. L’utilisation dans des installations monotubes est possible, mais le préréglage doit être laissé sur la valeur N (entièrement ouvert). Le réglage sur les valeurs 1 à 7 n’est pas autorisé dans un système monotube.
