Danfoss RA-N DN 15 est un corps de vanne avec préréglage intégré du débit pour les installations de chauffage bitube. Version d’angle avec filetage extérieur R ½. Température de service max. 120 °C, plage de kv 0,04–0,73 m³/h. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 15 |
| Pression | 10 bars |
| Taille de raccordement | R 1/2" |
| Température maximale de l'eau | 120 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 0.30 kg |

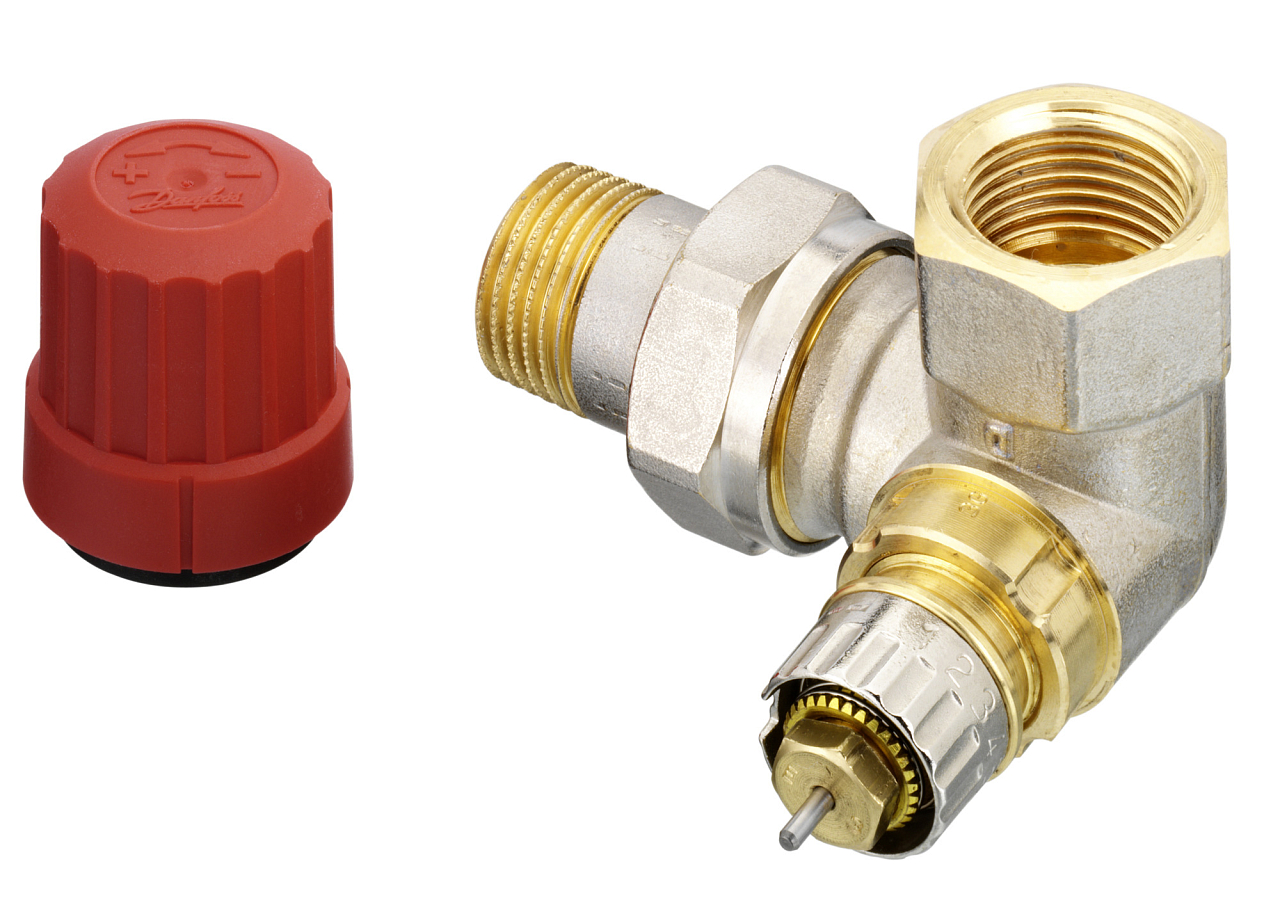

Danfoss RA-N DN 15 – double équerre gauche est un corps de vanne pour robinet thermostatique de radiateur avec limiteur de débit intégré (préréglage). Conçu pour les installations de chauffage bitube ; il se raccorde aux têtes thermostatiques Danfoss de la série RA 2000 ou aux servomoteurs thermoélectriques TWA-A. La variante « gauche » (013G0234) possède les deux raccordements en exécution coudée et est destinée à un montage sur le côté gauche du radiateur vu depuis la pièce.
La vanne double équerre se distingue de la version équerre standard par le fait que les deux raccordements – entrée et sortie – sont coudés sur deux plans. Cette géométrie est utilisée lorsque la tuyauterie d’alimentation sort du sol ou du mur sur le côté gauche du radiateur (vu depuis la pièce) et qu’une version droite ou équerre standard ne permettrait pas un raccordement correct. Utilisation typique : installations de chauffage bitube en habitat collectif ou individuel, en rénovation comme en construction neuve, lorsque la position du radiateur ou le cheminement des tuyauteries est imposé.
Le débit peut être réglé en 7 positions (1–7) sans aucun outil : retirez le capuchon de protection ou la tête thermostatique, tirez sur la bague de réglage et tournez-la jusqu’à ce que la valeur souhaitée apparaisse en face du repère de référence. Le réglage d’usine N correspond à une vanne entièrement ouverte et est également destiné au rinçage de l’installation. La plage de kv aux positions 1–7 est de 0,04 à 0,52 m³/h, et en position N de 0,73 m³/h. Une fois la tête thermostatique montée, le préréglage est protégé contre toute modification involontaire.
Le clapet du presse-étoupe est en acier chromé et se déplace dans un joint torique lubrifié pendant toute la durée de vie de la vanne. Si un remplacement s’avère néanmoins nécessaire, l’ensemble du presse-étoupe peut être remplacé sans vidanger l’installation de chauffage – un avantage appréciable lors d’une intervention de maintenance en bâtiment occupé. Le presse-étoupe de rechange (013G0290) est destiné à toutes les vannes de la série RA. Le corps est fabriqué en laiton nickelé Ms 58 ; la composition de l’eau chaude doit être conforme à la directive VDI 2035.
Caractéristiques techniques – RA-N DN 15, double équerre gauche (013G0234) :
L’orientation « gauche » ou « droite » se détermine en regardant le radiateur depuis la pièce. Si l’arrivée d’eau de chauffage sort du sol ou du mur sur le côté gauche du radiateur, choisissez la version 013G0234 (gauche). Pour le côté droit, utilisez la variante 013G0233 (droite). La vanne double équerre est utile lorsque la version équerre standard ou droite ne permet pas un raccordement correct de la tuyauterie en raison de la position du radiateur ou du cheminement du réseau.
Le corps de vanne RA-N est compatible avec tous les types de têtes thermostatiques Danfoss de la série RA 2000. Il peut également être utilisé avec les servomoteurs thermoélectriques Danfoss TWA-A. La tête thermostatique et le corps de vanne se commandent séparément.
Le préréglage ne nécessite aucun outil. Retirez le capuchon de protection ou la tête thermostatique, repérez le repère de référence sur le corps, tirez sur la bague de réglage et tournez-la jusqu’à ce que la valeur souhaitée (1 à 7) apparaisse en face du repère de référence. La position N (entièrement ouvert) correspond au réglage d’usine et est également utilisée pour le rinçage de l’installation. Une fois la tête montée, le réglage est protégé contre toute modification involontaire.
Dans les installations monotube, le réglage d’usine N (entièrement ouvert) doit être utilisé. Les réglages 1 à 7 sont exclusivement destinés aux installations bitube, où la fonction d’équilibrage hydraulique est utilisée. Un réglage en dehors de la plage 1–7 et N n’est pas recommandé.
Pour les tubes en acier et en cuivre, des raccords à compression Rp ½ × Ø 10 mm (013G4110), Rp ½ × Ø 12 mm (013G4112) et Rp ½ × Ø 15 mm (013G4115) sont disponibles, livrés en conditionnement de 10 pièces. Pour les tubes PEX et AluPEX, veuillez demander la fiche technique séparée des raccords à compression Danfoss.
