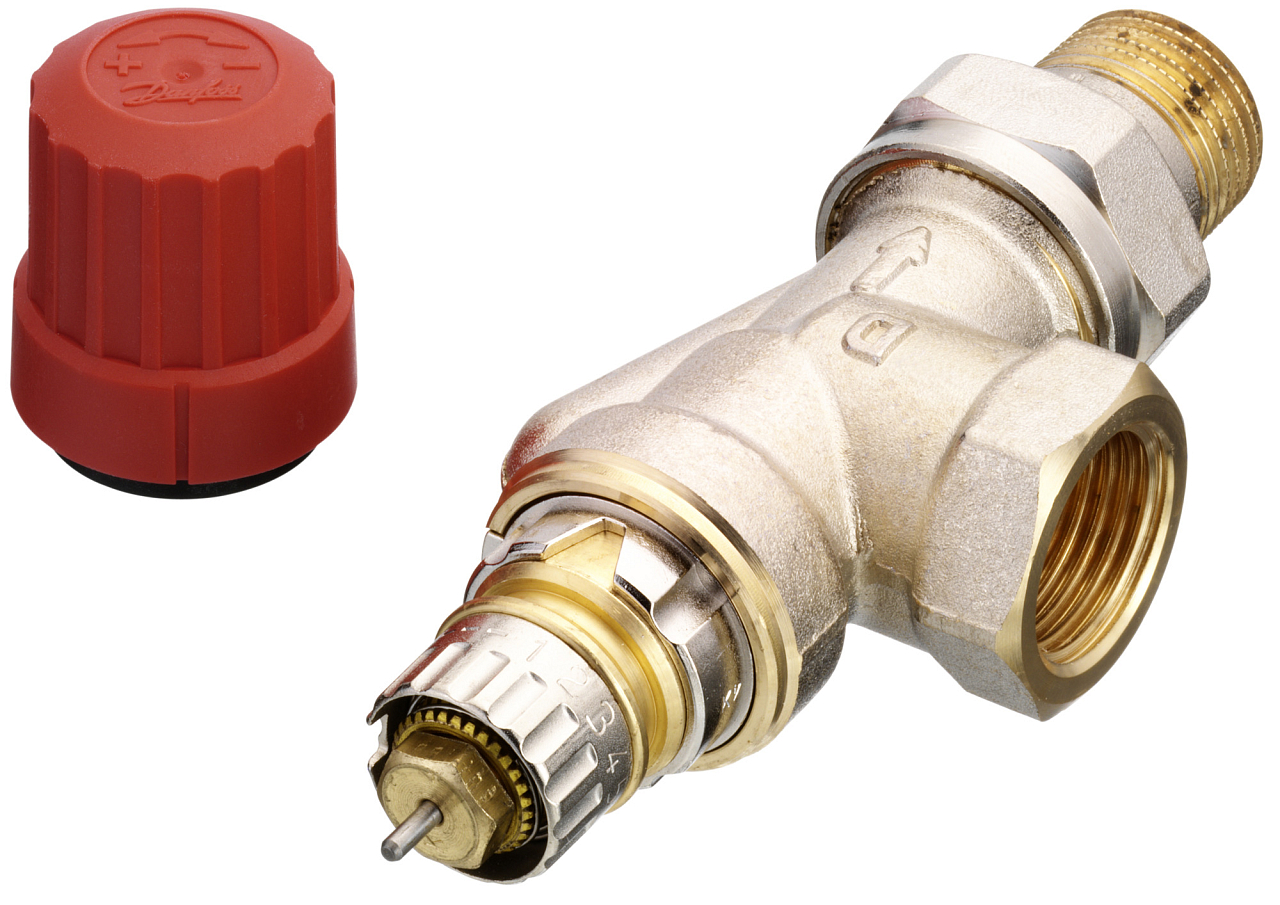

Le corps de vanne Danfoss RA-N DN 15 UK est une vanne de radiateur nickelée pour les systèmes de chauffage bitube avec pompe de circulation. Le débit se prérègle en 7 positions sans outil ; kv 0,04–0,73 m³/h, max. 120 °C, 10 bar. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 15 |
| Pression | 10 bars |
| Taille de raccordement | R 1/2" |
| Température maximale de l'eau | 120 °C |
| Type de raccordement | Filetage intérieur |
| Type de vanne | D'angle |
| Poids | 0.31 kg |
Danfoss RA-N DN 15 UK (013G0153) est un corps de vanne réglable pour les installations de chauffage à eau chaude bitubes avec circulateur. Il s’installe comme vanne d’entrée sur le radiateur et sert à l’équilibrage hydraulique de l’installation par préréglage du débit sur chaque émetteur. Il est livré nickelé et est conçu pour les têtes thermostatiques Danfoss RA 2000 et RAE ou pour les servomoteurs thermiques de la série TWA.
Le corps de vanne RA-N en version UK (équerre horizontale) est destiné aux installations de chauffage à eau chaude bitubes avec circulateur, dans les immeubles collectifs, les maisons individuelles et les bâtiments commerciaux. Il est généralement installé là où l’alimentation de la tuyauterie arrive latéralement et où le raccordement au radiateur est réalisé horizontalement – le changement de direction du débit à 90° dans le plan horizontal permet un cheminement propre de la tuyauterie sans coudes supplémentaires inutiles. Il convient partout où il est nécessaire d’assurer un équilibrage hydraulique correct de l’installation tout en conservant une régulation thermostatique complète de la température ambiante.
La bague de réglage sur la vanne RA-N permet de définir la valeur kv souhaitée sur les positions 1 à 7 (par pas de 0,5) sans aucun outil : il suffit de soulever la bague, de la tourner selon l’échelle jusqu’à la valeur souhaitée, puis de la laisser s’enclencher. La position N annule le préréglage et sert au rinçage de l’installation. Un dispositif de blocage du préréglage en option (réf. 013G0294) permet de sécuriser la bague de réglage contre toute manipulation non autorisée – particulièrement adapté aux installations de chauffage collectives. Le presse-étoupe de la vanne avec joint torique (EPDM) est en outre remplaçable sous pression, c’est-à-dire sans vidange du système et sans interruption de fonctionnement.
Caractéristiques techniques – RA-N DN 15 UK (013G0153) :
Le corps de vanne RA-N est conçu pour les têtes thermostatiques Danfoss RA 2000 et RAE. Il est également compatible avec les servomoteurs thermiques Danfoss de la série TWA. Les caractéristiques techniques du corps de vanne sont conformes à la norme européenne EN 215-1 (DIN) et ses dimensions à la norme européenne HD 1215-2. Remarque : lors de l’utilisation d’une tête RAE, la longueur totale L7 augmente de 12 mm par rapport aux valeurs indiquées sur le plan coté.
Le préréglage s’effectue sans outil : retirez la tête thermostatique ou le capuchon de protection, soulevez la bague de réglage et tournez-la dans le sens inverse des aiguilles d’une montre jusqu’à la position souhaitée selon l’échelle (valeurs 1 à 7, pas de 0,5). Laissez ensuite la bague s’enclencher – le repère indique toujours précisément la direction du raccordement de l’émetteur. La position N annule le préréglage (l’installation est alors ouverte pour le rinçage). Un dispositif de blocage du préréglage en option (réf. 013G0294) permet de verrouiller la bague de réglage contre toute modification non autorisée.
Oui. Le presse-étoupe de la vanne avec joint torique est conçu pour pouvoir être remplacé sous pression de l’installation, c’est-à-dire en fonctionnement normal, sans nécessité d’arrêt ni de vidange du système de chauffage. Le joint torique de rechange du presse-étoupe est disponible en accessoire sous la réf. 013G0290 (valable pour toutes les vannes de la série RA).
La composition de l’eau de chauffage doit être conforme à la directive VDI 2035, qui définit les limites admissibles de dureté de l’eau et de teneur en substances corrosives. En cas de non-respect de ces conditions, il existe un risque de formation de dépôts calcaires ou de corrosion des composants internes de la vanne. Le corps de vanne est fabriqué en laiton Ms 58, la tige en laiton résistant à la dézincification (DZR), le clapet de vanne en NBR et le joint torique d’étanchéité en EPDM – ces matériaux offrent une résistance durable lorsque l’eau de chauffage est correctement traitée.
