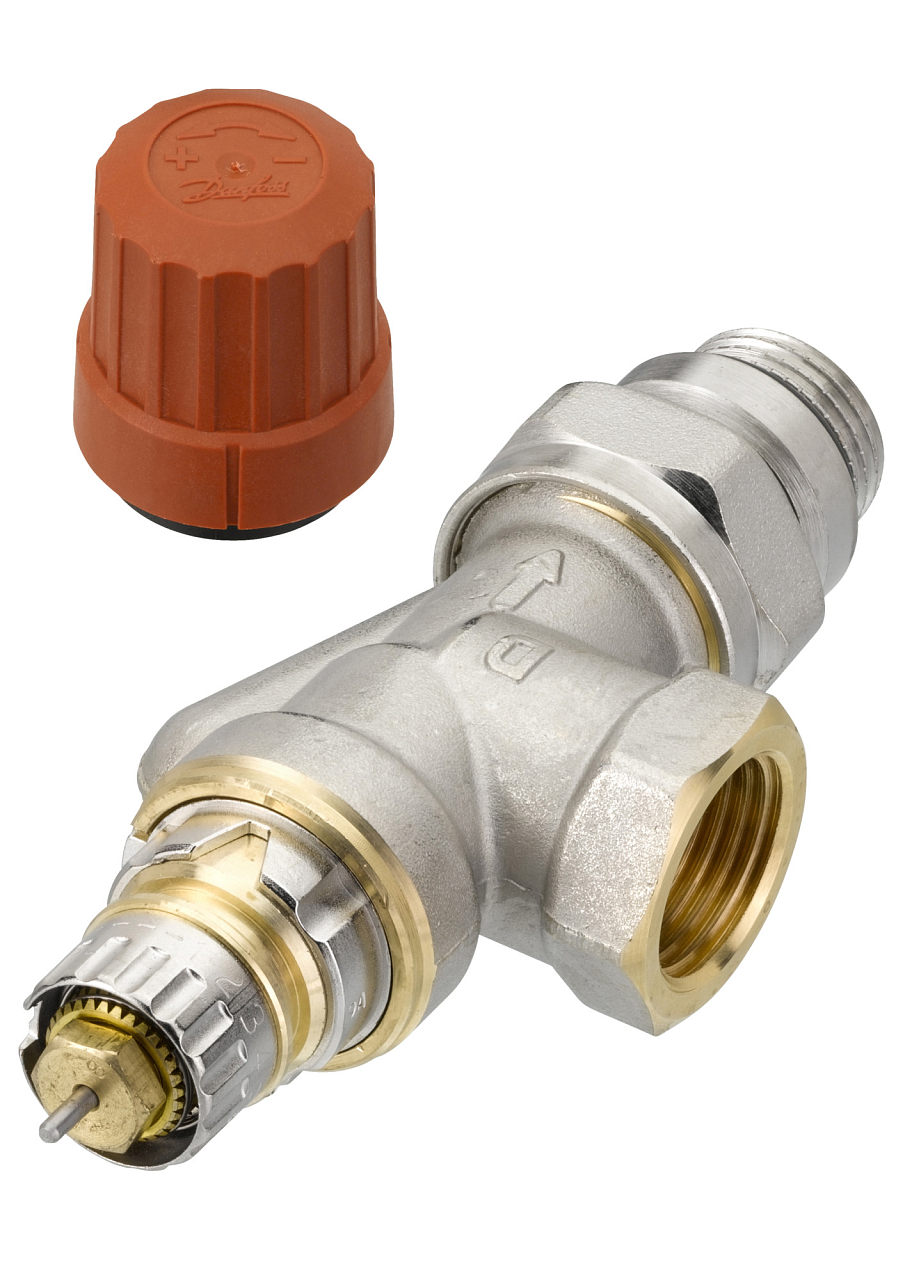

Corps de vanne Danfoss RA-N DN 15 d’angle pour installations de chauffage à eau chaude bitubes avec pompe de circulation. Compatible avec les têtes thermostatiques RA 2000 et RAE. Rp ½, max. 10 bar, 120 °C. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 15 |
| Pression | 16 bars |
| Taille de raccordement | 1/2" |
| Température maximale de l'eau | 120 °C |
| Type de vanne | D'angle |
| Poids | 0.32 kg |
Danfoss RA-N DN 15 corps de vanne d’angle est une vanne de radiateur pour installations de chauffage à eau chaude bitube avec circulateur. Il sert au préréglage du débit d’eau de chauffage pour chaque radiateur individuellement et est conçu pour être combiné avec les têtes thermostatiques Danfoss RA 2000, RAE ou les servomoteurs thermiques TWA. Il est livré en finition nickelée, avec raccordement Rp ½.
Le corps de vanne RA-N DN 15 d’angle est destiné aux installations de chauffage à eau chaude bitube avec circulateur – typiquement dans les immeubles collectifs, maisons individuelles, bâtiments administratifs ainsi que sites industriels, partout où chaque radiateur nécessite un équilibrage hydraulique individuel. La version d’angle convient aux emplacements où le réseau de tuyauterie arrive du mur ou du sol directement sous le radiateur. Afin d’éviter les dépôts calcaires et la corrosion, la composition de l’eau de chauffage doit être conforme à la directive VDI 2035.
Le corps de vanne RA-N permet de régler le débit nominal simplement et sans outils : retirez le capuchon ou la tête thermostatique, soulevez légèrement la bague de réglage, tournez-la dans le sens inverse des aiguilles d’une montre jusqu’à la valeur souhaitée selon l’échelle (pas de 0,5 dans la plage 1–7), puis laissez la bague s’enclencher. La position N annule le préréglage et ouvre la vanne complètement pour le rinçage de l’installation. Les corps de vanne RA-N se distinguent des autres gammes Danfoss par les vis de réglage rouges sur les capuchons de protection. En option, il est possible d’ajouter un dispositif de blocage du préréglage de base (réf. 013G0294), qui empêche toute modification non autorisée de la valeur.
Caractéristiques techniques :
Le corps de vanne RA-N est conçu pour les têtes thermostatiques Danfoss RA 2000 et RAE ainsi que pour les servomoteurs thermiques TWA. La combinaison avec ces têtes est vérifiée et conforme aux exigences de la norme européenne EN 215-1 (DIN).
Retirez le capuchon ou la tête thermostatique. Soulevez légèrement la bague de réglage et tournez-la dans le sens inverse des aiguilles d’une montre jusqu’à la valeur souhaitée selon l’échelle (pas de 0,5 dans la plage 1–7). Laissez la bague s’enclencher – le repère doit pointer exactement dans la direction du raccordement du radiateur. La procédure ne nécessite aucun outil. La position N annule le préréglage de base et ouvre la vanne complètement pour le rinçage. Calcul de la valeur de réglage : kv = Q / √Δp.
Oui. Le joint torique du presse-étoupe de la vanne (pièce de rechange réf. 013G0290) peut être remplacé sous pression de l’installation, c’est-à-dire en fonctionnement, sans nécessité d’arrêt ni de vidange du système de chauffage.
La pression différentielle maximale sur la vanne pour une régulation optimale est de 0,6 bar. En pratique, pour la plupart des installations, une pression différentielle de 0,05 à 0,2 bar est suffisante. Pour un fonctionnement silencieux, choisissez un circulateur avec une pression de refoulement adaptée au débit requis. Si la pression différentielle dans l’installation est plus élevée, elle peut être réduite à l’aide d’un régulateur de pression différentielle Danfoss.
Un dispositif de blocage du préréglage de base (réf. 013G0294) est disponible en accessoire ; il empêche de soulever la bague de réglage et donc de la tourner vers une autre valeur. Il est particulièrement utile dans les parties communes ou partout où seuls des personnels qualifiés sont autorisés à modifier le réglage.
