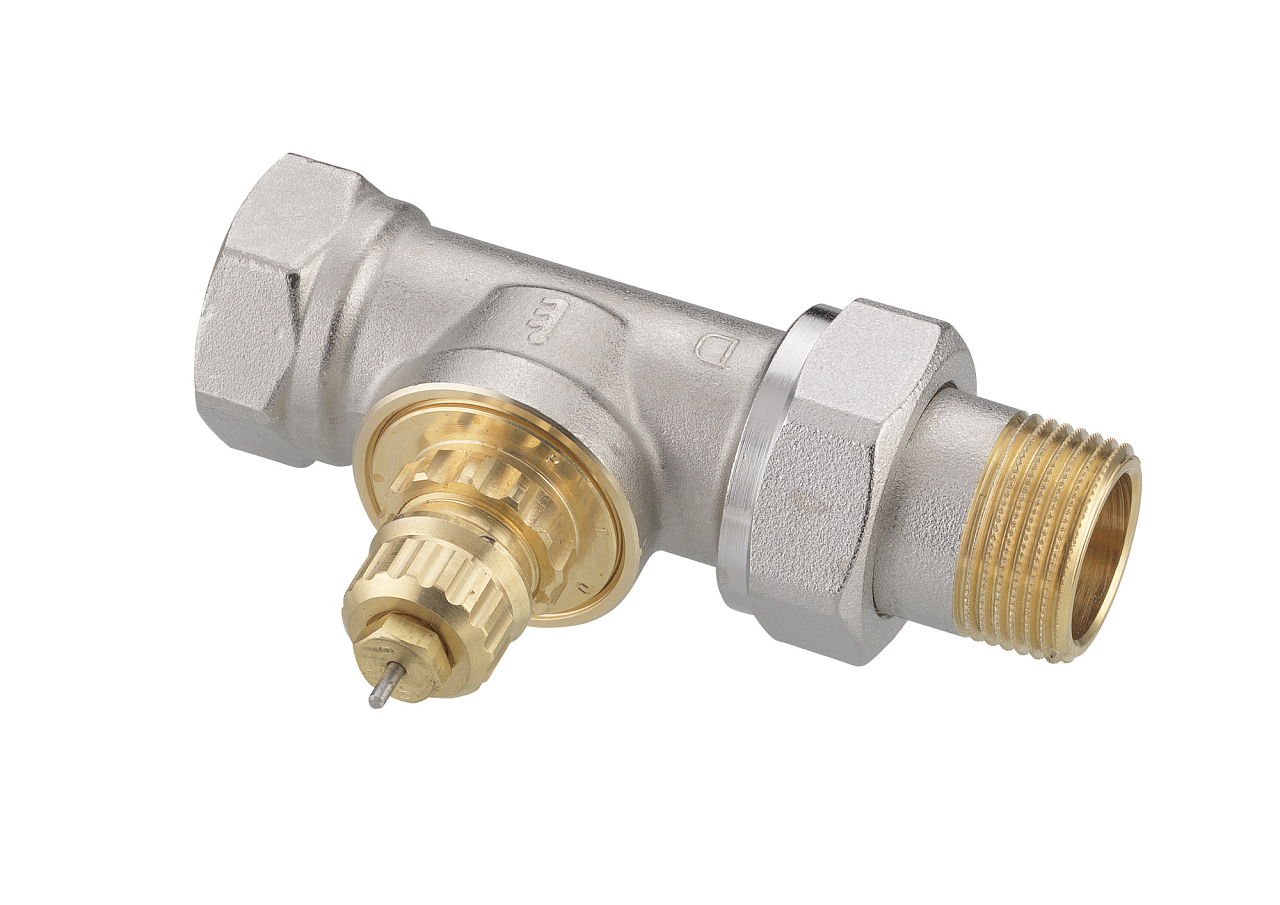

Danfoss RA-G DN 20 droit est un corps de vanne à haut débit pour les installations de chauffage monotube et à circulation gravitaire. Sans préréglage, Kvs 3,81 m³/h, pression de service max. 16 bar, température jusqu’à 120 °C. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 3,81 m3/h |
| Diamètre nominal | DN 20 |
| Pression | 16 bars |
| Taille de raccordement | R 3/4" |
| Température maximale de l'eau | 120 °C |
| Type de vanne | Direct |
| Poids | 0.42 kg |
Danfoss RA-G DN 20 droit (013G1677) est un corps de vanne à haut débit destiné principalement aux installations de chauffage monotube et à circulation naturelle. Il fonctionne avec un débit fixe, sans possibilité de préréglage, et est compatible avec toutes les têtes thermostatiques de la gamme Danfoss RA. Le corps de vanne et la tête thermostatique se commandent et se montent séparément.
Le RA-G DN 20 droit est conçu pour les installations de chauffage central monotube et à circulation naturelle, typiquement dans les bâtiments anciens, les immeubles collectifs ou les sites industriels équipés de ce type de distribution. Grâce à son débit élevé (Kvs 3,81 m³/h), la vanne fonctionne de manière fiable même avec une très faible perte de charge sur le circuit du radiateur (pression différentielle max. 0,2 bar), là où une vanne standard avec préréglage ne laisserait pas passer la quantité d’eau nécessaire. Elle convient également à la régulation par zone au moyen de l’actionneur thermoélectrique TWA en combinaison avec un thermostat d’ambiance ou un programmateur, ainsi qu’aux projets de rénovation avec le système Danfoss Renovation+ utilisant des vannes AB-QM et AB-QT.
Dans une installation monotube, l’écart de température au niveau du radiateur est faible et la caractéristique du radiateur est peu marquée : pour obtenir la puissance thermique requise, un débit élevé est donc nécessaire. La vanne RA-G, avec une valeur Kvs de 3,81 m³/h, permet de faire entrer dans le radiateur jusqu’à 30 % du débit provenant de la distribution principale, tout en maintenant la baisse de performance globale de l’installation dans des limites acceptables. Pour un fonctionnement correct, il est indispensable d’installer un bypass d’un diamètre nominal inférieur d’une taille à celui de la conduite principale. La tige de pression du presse-étoupe fonctionne dans un joint torique lubrifié à vie, et l’ensemble du presse-étoupe peut être remplacé sans arrêt ni vidange de l’installation. La vanne est homologuée selon la norme européenne EN 215.
La vanne RA-G est, par conception, compatible avec toutes les têtes thermostatiques de la gamme Danfoss RA, par exemple RA 2000, RAS-C², RAW, RAE ou RAX. Le corps de vanne et la tête thermostatique se commandent séparément et s’assemblent à l’aide d’un collier de serrage avec vis six pans creux. Lors de l’utilisation des têtes RAW, RAS-C², RAS-D, RAX ou d’une sonde à distance, la bande proportionnelle P est élargie par un coefficient de 1,6.
La RA-G est une vanne à débit fixe sans possibilité de préréglage ; elle est conçue pour les installations monotubes et à circulation naturelle, où une valeur Kvs élevée et une faible pression différentielle sont nécessaires. Les vannes RA-N et RA-IN disposent d’un préréglage de débit intégré et sont destinées principalement aux installations bitubes, dans lesquelles il est nécessaire d’équilibrer hydrauliquement les différents circuits par réglage du débit maximal.
Oui, pour un fonctionnement correct dans une installation monotube, le bypass est indispensable. La section de la conduite de bypass doit être d’un diamètre nominal inférieur d’une taille à celui de la distribution principale. Si le bypass a la même section que l’alimentation du radiateur, il est recommandé d’ajouter un limiteur de débit (restricteur de débit RTD-BR ou RTD-CB) afin de garantir une répartition correcte du débit vers le radiateur.
Oui, l’ensemble complet du presse-étoupe (code 013G0290, conditionnement de 10 pièces) peut être remplacé pendant le fonctionnement de l’installation, c’est-à-dire sans arrêt ni vidange. En revanche, l’insert de service (code 013G1706 pour DN 15/20) ne se remplace qu’en l’absence d’eau dans l’installation.
Non, le capuchon de protection gris fourni avec la vanne ne sert pas de dispositif de fermeture manuelle et ne doit pas être utilisé à cette fin. Pour la fermeture manuelle du circuit du radiateur, un accessoire séparé est disponible : le dispositif de fermeture manuelle portant le code 013G3300.
