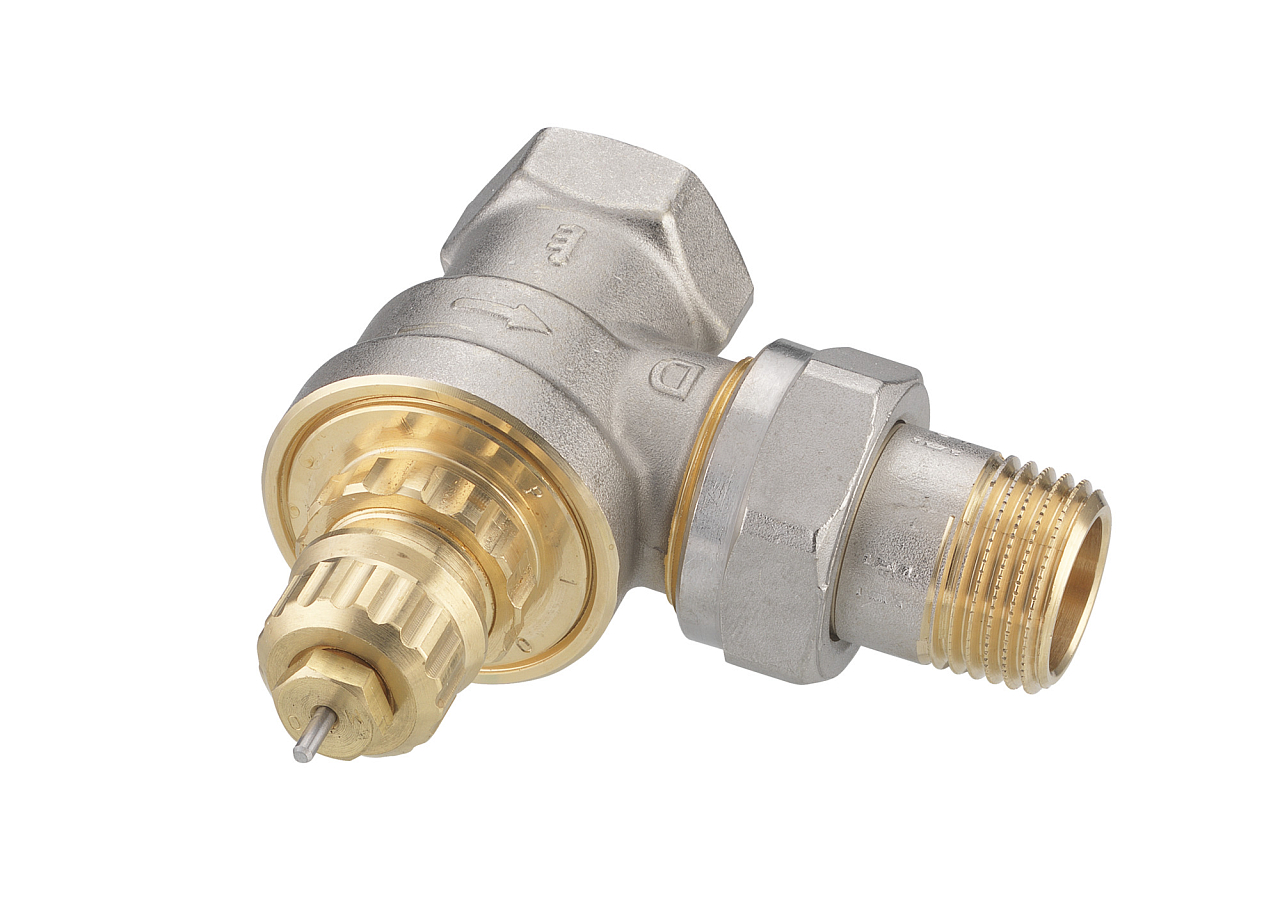

Corps de robinet de radiateur Danfoss RA-G DN 15 d’angle pour installations monotubes et à circulation gravitaire. Compatible avec tous les capteurs de la série RA2000. Pression max. 16 bar, température 120 °C, kvs 4,30 m³/h. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 4,3 m3/h |
| Diamètre nominal | DN 15 |
| Pression | PN 10 |
| Taille de raccordement | R 1/2" |
| Température maximale de l'eau | 120 °C |
| Type de vanne | D'angle |
| Poids | 0.27 kg |
Danfoss RA-G DN 15 corps de vanne d’angle (réf. 013G1676) est une vanne de radiateur à grande capacité, sans préréglage du débit, destinée aux installations de chauffage à eau chaude monotube et à circulation naturelle. Le corps est commandé séparément, sans tête thermostatique, et peut être associé à n’importe quelle tête ou sonde de la gamme RA2000, selon le choix de l’installateur.
La vanne RA-G est principalement destinée aux installations monotubes, dans lesquelles l’eau de chauffage traverse les radiateurs les uns après les autres dans un seul circuit, qu’il s’agisse d’une circulation forcée ou naturelle. Grâce à sa grande capacité de débit et à sa faible perte de charge, elle garantit un débit suffisant même pour les radiateurs situés plus loin dans le circuit et évite une baisse des performances de l’installation. La version d’angle (entrée Rp 1/2, sortie R 1/2) convient au raccordement latéral standard du radiateur. La vanne n’est pas destinée aux installations à vapeur ni aux installations bitubes à circulation forcée – pour celles-ci, la gamme RA-N avec préréglage intégré est prévue.
Le corps est fabriqué en laiton nickelé. La tige de pression du presse-étoupe est en acier chromé et fonctionne dans un joint torique lubrifié à vie – l’ensemble du presse-étoupe est remplaçable en service, sans qu’il soit nécessaire de vidanger l’installation. Le capuchon de protection gris fourni avec la vanne sert uniquement à protéger le raccord lors du montage, et non à couper le débit ; pour une fermeture manuelle, un composant séparé est disponible (réf. 013G5002). Pour la version d’angle, il est recommandé d’utiliser une sonde à distance RA2000 afin que la chaleur émise par le corps de vanne n’influence pas la mesure de la température ambiante.
La vanne RA-G est exclusivement destinée aux installations monotubes (avec circulateur ou à circulation naturelle – gravitaire). Pour les installations bitubes à circulation forcée, où un préréglage hydraulique du débit est nécessaire sur chaque radiateur, on utilise la gamme RA-N avec préréglage intégré. Les vannes RA-G ne conviennent pas aux installations à vapeur.
Oui. L’ensemble du presse-étoupe avec tige de pression chromée dans un joint torique lubrifié à vie est conçu pour pouvoir être remplacé en pleine exploitation de l’installation, sans qu’il soit nécessaire de vidanger l’eau. Les presse-étoupes de rechange (conditionnement de 10 pièces) sont disponibles comme accessoire sous la réf. 013G0290.
Le corps est compatible avec toutes les sondes et têtes de la gamme Danfoss RA2000 – avec sonde intégrée (RA 2910, RA 2914), en version antivol (RA 2920, RA 2922), avec sonde à distance ainsi qu’avec réglage de température à distance (RA 5062, RA 5065, RA 5068). La sonde est commandée et livrée séparément. Pour la version d’angle, Danfoss recommande un modèle avec sonde à distance.
La variante d’angle (013G1676) offre une capacité de débit plus élevée – kvs 4,30 m³/h – par rapport à la variante droite (013G1675, kvs 2,30 m³/h). Les valeurs de calcul kv pour une bande P de 2 K sont de 2,06 m³/h (angle) contre 1,63 m³/h (droite). Le choix dépend du mode de raccordement du radiateur et de la configuration de la tuyauterie.
