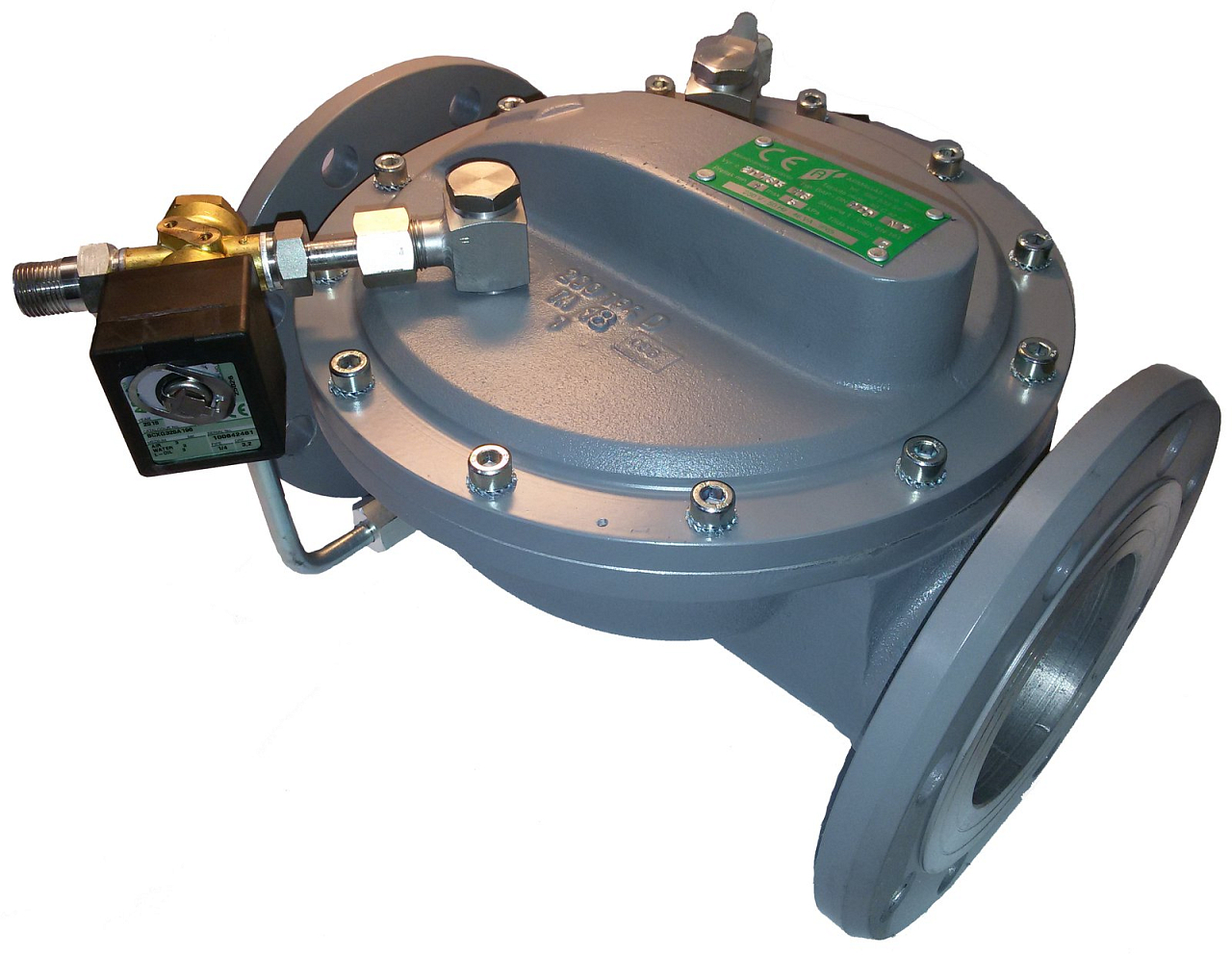

Clapet à membrane à deux voies Armagas BAP DN 100 NT solo R. Il est principalement conçu comme un clapet de sécurité pour la régulation du débit des médias gazeux dans les tuyauteries (gaz de chauffage et autres gaz non agressifs). Son utilisation la plus courante est avant la chaudière, comme clapet d'urgence ou clapets doublés pour les brûleurs à gaz.

Le clapet Armagas BAP DN 100 est à action indirecte (la membrane n'est pas directement contrôlée par la bobine, mais par la pression du gaz en circulation), et est un clapet direct (il a deux positions - ouvert x fermé) adapté pour les environnements non explosifs. Il est fermé lorsqu'il n'est pas alimenté en tension. Ce clapet, selon la norme EN 30, ne peut pas être utilisé comme vanne de fermeture automatique pour les appareils de cuisson.

Il doit être installé uniquement à l'horizontale et à au moins 15 cm du plafond. Une ventilation au-dessus du clapet est également recommandée, car il peut y avoir une fuite de gaz au-dessus de la membrane lors de l'activation/désactivation. Cette situation dure au maximum 1 s.

Caractéristiques

• alimentation 24 VAC
• fermé en l'absence de tension
• deux positions - ouvert/fermé
• installation horizontale (min. 15 cm du plafond)
• pression de travail NT 1-5 kPa
• taille de raccordement DN 100
• emplacement des vannes de contrôle à droite dans le sens du flux de gaz
• environnement non explosif
