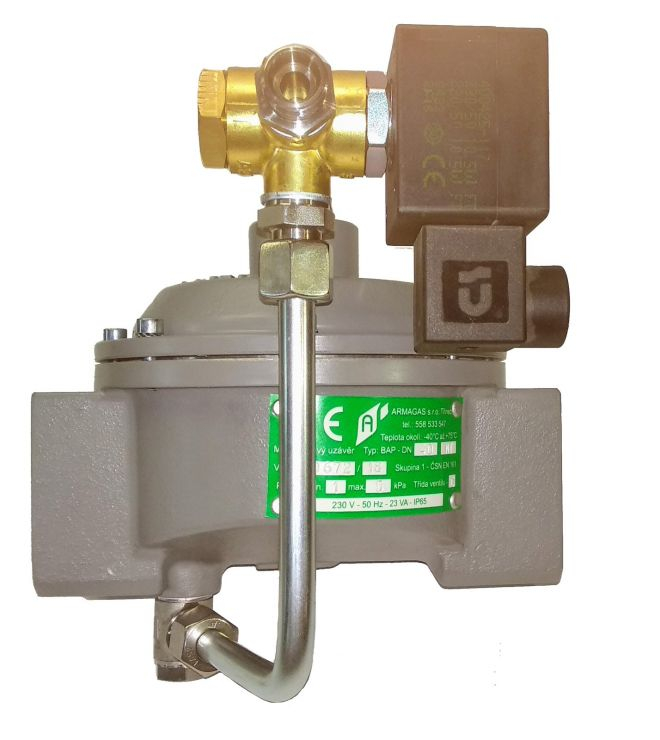

Clapet à membrane à deux voies Armagas BAP DN 40 ST solo R. Il est principalement destiné à servir de vanne de sécurité pour le contrôle du débit des médias gazeux dans les tuyauteries (gaz de chauffage et autres gaz non agressifs). Son utilisation la plus fréquente est avant la chaudière, comme vanne d'urgence ou vannes doubles pour les brûleurs à gaz.

La vanne Armagas BAP DN 40 est une vanne à action indirecte (la membrane n'est pas directement contrôlée par une bobine, mais par la pression du gaz en circulation), et directe (elle a deux positions - ouverte x fermée) appropriée pour des environnements non explosifs. Sans tension, elle est fermée. Cette vanne, selon la norme EN 30, ne peut pas être utilisée comme vanne de fermeture automatique pour les appareils de cuisson.

Elle doit être installée uniquement à l'horizontale et à au moins 15 cm du plafond. Une ventilation au-dessus de la vanne est également recommandée, car il peut y avoir une fuite de gaz au-dessus de la membrane lors de l'activation/désactivation. Cette condition dure au maximum 1 s.

Caractéristiques

• alimentation 24 VDC
• fermée en l'absence de tension
• deux positions - ouverte/fermée
• installation horizontale (min. 15 cm du plafond)
• pression de travail ST 5-50 kPa
• taille de raccordement Rp 1 1/2", DN 40
• emplacement des vannes de contrôle à droite dans le sens du flux de gaz
• environnement non explosif
