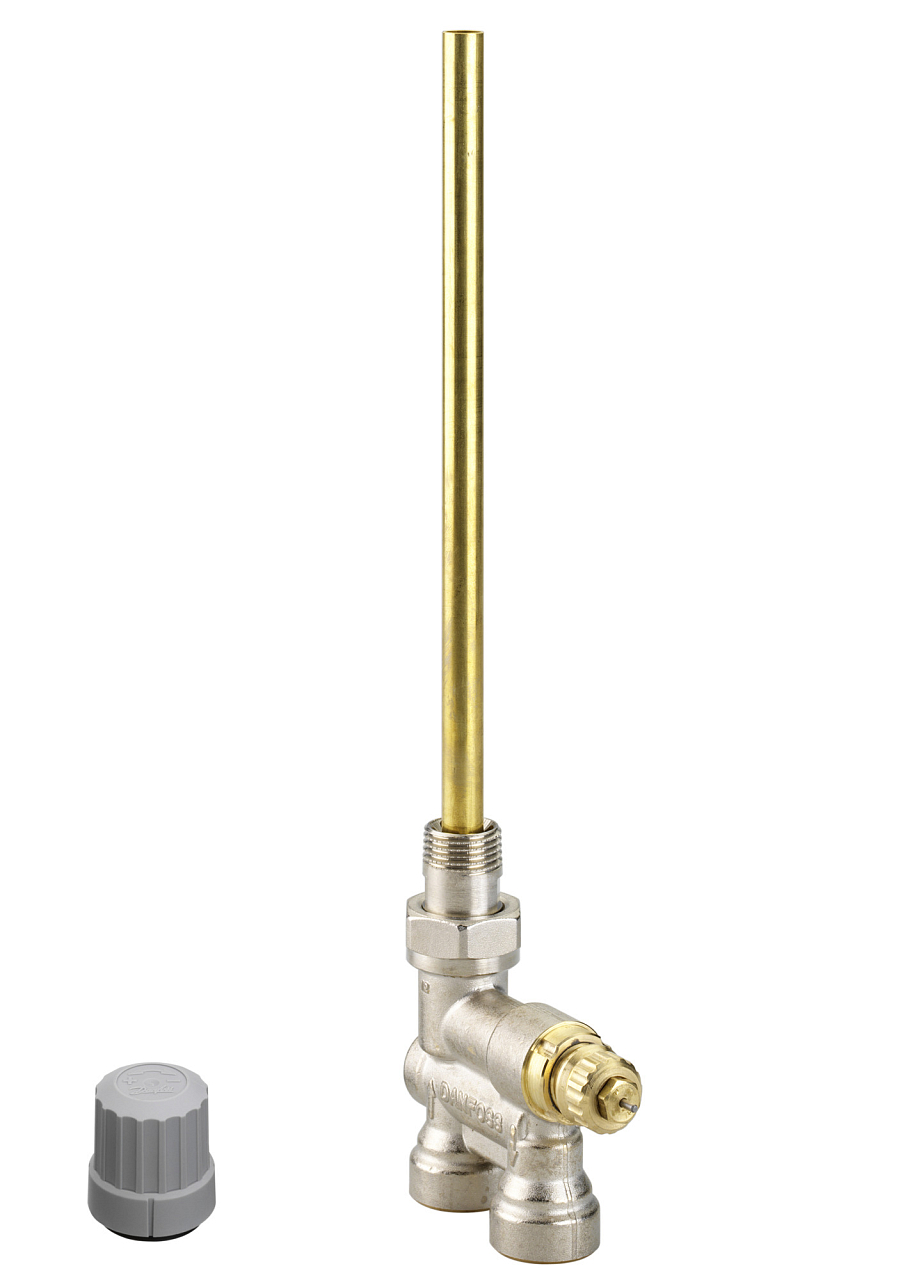

Corps de vanne Danfoss RA 15/6TB avec tube plongeur pour installations de chauffage bitube. Un point de raccordement par le bas ou latéral. Kvs 1,00 m³/h, max. 120 °C. Plus d'informations
Rupture de stock - peut être demandé
| Poids | 0.54 kg |
Danfoss RA 15/6TB (réf. 013G3210) est un corps de vanne avec tube plongeur conçu pour les installations de chauffage bitube avec circulateur. Contrairement à un raccordement classique à deux vannes, il permet de raccorder le radiateur en un seul point – par le bas ou latéralement – l’aller et le retour de l’eau de chauffage passant par un seul orifice du corps. Le corps présente une valeur kv fixe et est compatible exclusivement avec les têtes thermostatiques Danfoss RA 2000 et RAE ainsi qu’avec les servomoteurs thermiques TWA et ABNM.
Le corps de vanne RA 15/6TB est destiné aux installations de chauffage bitube à circulation forcée, dans lesquelles l’émetteur de chaleur est raccordé en un seul point – latéralement ou directement depuis le sol. Il trouve une application typique lors de rénovations d’appartements, de bureaux et de locaux commerciaux, lorsque le raccordement classique du radiateur à deux vannes n’est pas possible pour des raisons d’encombrement ou de contraintes techniques. Le raccord à compression permet le raccordement de tubes en acier doux, en cuivre et en plastique VPE.
Le corps de vanne est fabriqué en laiton Ms 58, le clapet est en NBR et le ressort en acier chromé. Le joint torique du presse-étoupe en EPDM peut être remplacé en service, donc sous pression, sans arrêt de l’installation de chauffage. Le RA 15/6TB est équipé exclusivement de têtes thermostatiques Danfoss RA 2000 ou RAE, ou éventuellement de servomoteurs thermiques TWA et ABNM – aucune autre tête n’est compatible. La composition de l’eau de chauffage doit être conforme à la directive VDI 2035 afin d’éviter la formation de dépôts calcaires et la corrosion.
Paramètres hydrauliques (013G3210, raccordement par le bas) :
Le RA 15/6TB (lettre « B » à la fin) est destiné aux installations bitube avec circulateur et présente une valeur kvs fixe de 1,00 m³/h. Le RA 15/6T, en revanche, est destiné aux installations monotube – il possède un kvs plus élevé de 2,15 m³/h et un by-pass intégré dans le corps de vanne, le radiateur étant traversé par environ 30 % du débit total d’eau en circulation. Les deux versions sont disponibles avec raccordement par le bas ou latéral.
Le corps RA 15/6TB est compatible exclusivement avec les têtes thermostatiques Danfoss RA 2000 et RAE ainsi qu’avec les servomoteurs thermiques TWA et ABNM. Aucune autre tête ni aucun autre actionneur ne doit être monté sur ce corps. En cas d’utilisation d’une tête RAW avec sonde à distance, la bande proportionnelle (bande P) augmente de 1,6 fois par rapport à la valeur standard.
Oui. Le joint torique du presse-étoupe en EPDM est conçu pour pouvoir être remplacé sous pression, c’est-à-dire pendant le fonctionnement normal de l’installation de chauffage. Les presse-étoupes de rechange sont disponibles en pièce détachée (réf. 013G0290, conditionnement de 10 pièces). Le remplacement du presse-étoupe sous pression constitue un avantage d’exploitation qui évite de devoir arrêter toute l’installation pour une maintenance mineure.
La composition de l’eau de chauffage doit satisfaire aux exigences de la directive VDI 2035. Une qualité d’eau inadaptée (dureté élevée, pH agressif) entraîne la formation de dépôts calcaires à l’intérieur de la vanne et la corrosion des composants métalliques, ce qui réduit la durée de vie du corps. En cas de doute sur la qualité de l’eau de chauffage, il est recommandé de consulter un fournisseur spécialisé dans le traitement chimique de l’eau.
