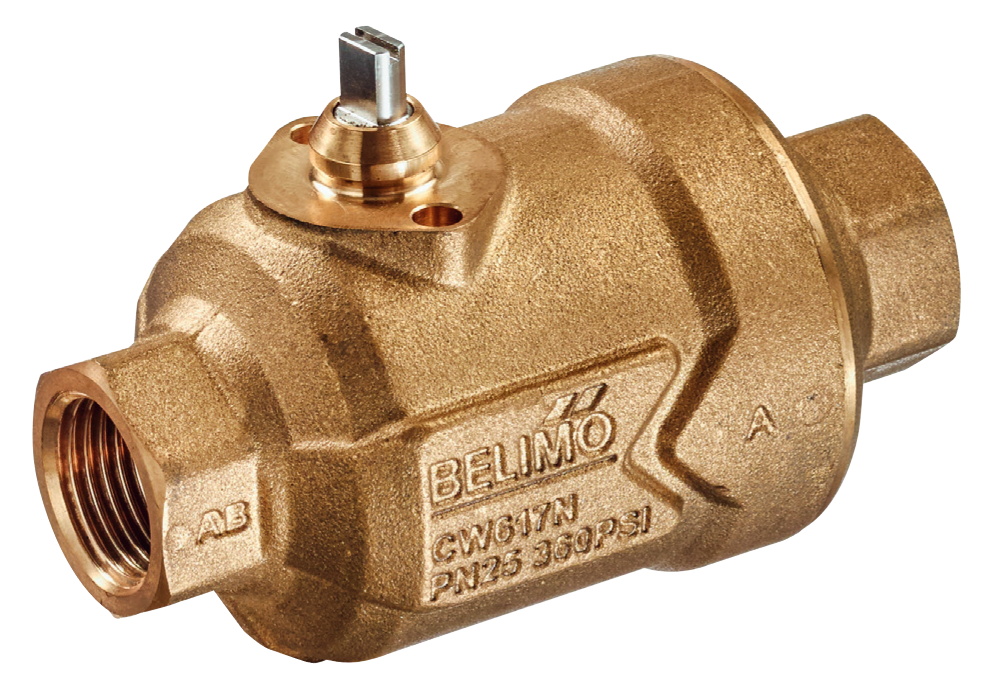

Vanne à boisseau sphérique de régulation pour les systèmes d'eau froide et chaude et pour le contrôle des systèmes de ventilation et de chauffage côté eau. La vanne est actionnée par un servomoteur qui peut être facilement connecté à la vanne. Sous une pression différentielle de 16...350 kPa, la vanne maintient un débit constant. Lors de l'installation de la vanne, assurez-vous que le sens de l'écoulement suit la flèche indiquée sur la vanne.

Le débit résultant peut être réglé par le degré d'ouverture de la vanne. Les étapes de réglage sont de 2,5 °. La butée finale est simplement placée dans la position souhaitée.

Les servomoteurs de type CQ... et CQK... de la marque Belimo sont connectés à la vanne.

Le C220QPT-F est équipé de deux embouts de mesure permettant de mesurer la chute de pression à travers la vanne. La chute est mesurée par la différence des valeurs à l'embout d'entrée et à l'embout de sortie. Les embouts peuvent également être utilisés pour mesurer l'efficacité de la pression différentielle sur la vanne, qui devrait se situer entre 16...350 kPa. Si tel est le cas, la vanne fonctionne alors de manière indépendante à la pression et assure un débit constant.
