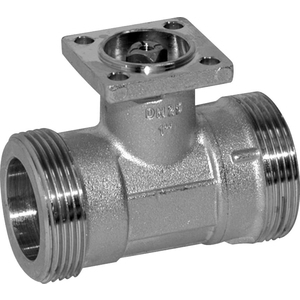

Robinet à boisseau sphérique Belimo R425

Robinet à boisseau sphérique Belimo R425

BELIMO
  • Code produit: R425
  • Code fabricant: R425
  • Garantie: 2 ans

Vanne à boisseau sphérique 2 voies Belimo R425 avec filetages extérieurs de taille DN 25. Convient aussi bien à l’eau froide (-10 °C) qu’à l’eau chaude (100 °C), ainsi qu’à l’eau contenant jusqu’à 50 % de glycol. Plus d'informations

  • Disponibilité

    Rupture de stock - peut être demandé

  • Rupture de stock
Prix catalogue € 250,50
Prix hors TVA € 100,20
Prix TTC 20 % € 120,24
− +

Paramètres et catalogues

Débit 26 m3/h
Diamètre nominal DN 25
Pression PN 40
Taille de raccordement 1 1/2"
Température du fluide -10...100 °C
Type de raccordement Filetage extérieur
Type de robinetterie Deux voies
Poids 0.77 kg

Belimo R425 est une vanne à boisseau sphérique 2 voies ouverte/fermée avec filetage mâle G 1 1/2" de diamètre nominal DN 25. Elle sert à l’isolement des circuits d’eau froide et d’eau chaude ainsi qu’à la régulation tout ou rien. Elle est commandée par un servomoteur rotatif Belimo, vendu séparément.

Où utiliser cette vanne

La vanne est destinée aux circuits ouverts et fermés d’eau froide et d’eau chaude dans les systèmes fixes de chauffage, de ventilation et de climatisation. Elle est généralement utilisée pour isoler le circuit hydraulique des centrales de traitement d’air et des circuits de chauffage, ou pour assurer leur régulation tout ou rien. Le fluide peut être de l’eau ou de l’eau glycolée jusqu’à 50 %. Une version pour eau potable est disponible sur demande.

Commande et montage

La vanne est commandée par un servomoteur rotatif par signal ouvert/fermé avec un angle de rotation de 90°. L’ouverture s’effectue dans le sens inverse des aiguilles d’une montre et la fermeture dans le sens des aiguilles d’une montre. La vanne peut être montée de la position verticale jusqu’à l’horizontale, mais jamais avec l’axe orienté vers le bas. Lors du montage, il est nécessaire de respecter le sens d’écoulement indiqué sur le corps. La vanne et le servomoteur sont sans entretien.

Caractéristiques techniques :

  • Diamètre nominal : DN 25
  • Raccordement : filetage mâle G 1 1/2" (ISO 228-1)
  • Débit kvs : 26 m³/h
  • Pression nominale : PN 40
  • Pression de fermeture Δps : 1400 kPa
  • Pression différentielle max. Δpmax : 400 kPa
    • 200 kPa pour un fonctionnement à faible niveau sonore
  • Température du fluide : -10 à 100 °C
  • Étanchéité : étanche à l’air, classe de fuite A (EN 12266-1)
  • Corps de vanne : laiton nickelé
  • Bille et axe : acier inoxydable
  • Étanchéité de l’axe : joint torique EPDM
  • Siège : PTFE, joint torique Viton

Questions fréquentes

Pour la R425, le fabricant indique les servomoteurs rotatifs Belimo de la série LR..A (5 Nm) ainsi que les servomoteurs de sécurité LRF.. avec fonction de secours par ressort (4 Nm). Les servomoteurs sont disponibles pour une alimentation AC/DC 24 V ou AC 100–240 V, avec commande ouverte/fermée, 3 points, modulante et communicante (MP-Bus, Modbus, BACnet, KNX). Le servomoteur n’est pas inclus avec la vanne.

Oui, la vanne fonctionne avec un fluide à partir de -10 °C. Pour des températures de -10 à 2 °C, le fabricant recommande la rallonge de col de vanne ZR-EXT-01. La température admissible du fluide peut également être limitée par le type de servomoteur utilisé ; les limites sont indiquées dans la fiche technique du servomoteur.

La vanne est équipée d’un filetage mâle G 1 1/2" selon ISO 228-1. Pour le raccordement à la tuyauterie, on utilise le raccord union Belimo ZR4525 avec filetage femelle Rp 1".

Le fabricant indique une utilisation pour l’eau potable sur demande. La vanne est lubrifiée avec la graisse Klübersynth VR 69-252N de qualité eau potable. Avant toute mise en service sur un réseau d’eau potable, nous recommandons de vérifier l’adéquation de la version concernée.

La qualité de l’eau doit être conforme à la norme VDI 2035. Aucune particule solide, comme des calamines ou des billes issues du soudage, ne doit pénétrer dans la vanne ; c’est pourquoi le fabricant recommande l’installation en amont d’un filtre à impuretés. La vanne est sans entretien et ne contient aucune pièce remplaçable par l’utilisateur.
