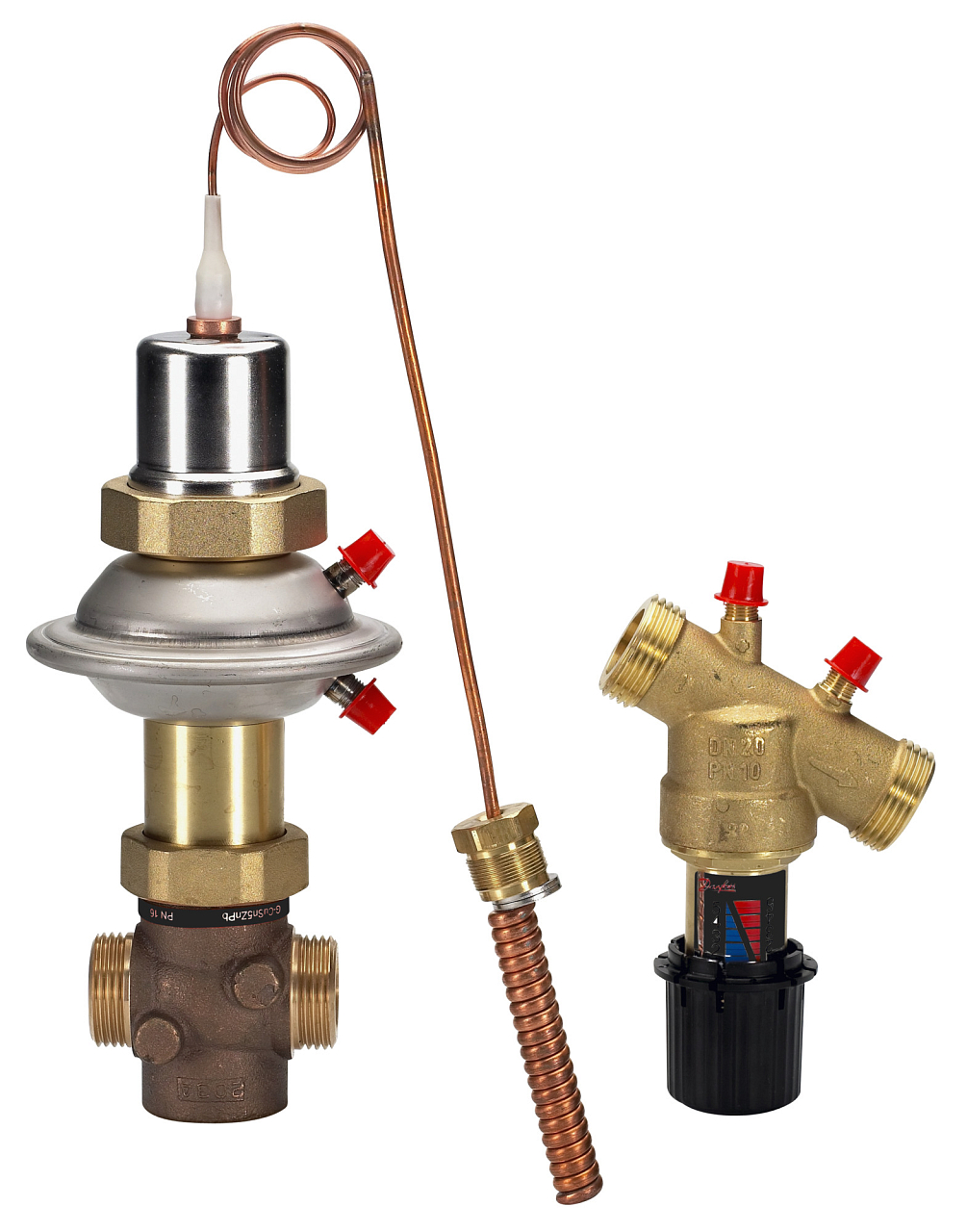

Le Danfoss AVTQ DN 15 (réf. 003L7015) est un régulateur de température thermostatique automatique à compensation de débit, principalement destiné aux systèmes de chauffage urbain avec échangeurs de chaleur à plaques pour la préparation instantanée d’eau chaude. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 1,6 m3/h |
| Diamètre nominal | DN 15 |
| Plage de température | 45...60 °C |
| Pression | PN 16 |
| Type de raccordement | Filetage extérieur |
| Poids | 3.56 kg |
Danfoss AVTQ DN 15 est un régulateur de température automatique compensé par le débit, conçu pour les systèmes de chauffage urbain avec échangeurs de chaleur à plaques destinés à la préparation instantanée d’eau chaude sanitaire. Il fonctionne uniquement selon un principe hydraulique, sans alimentation externe ni électronique de commande. Il empêche la surchauffe de l’échangeur pendant les périodes d’inactivité en fermant rapidement l’arrivée de chaleur et, lors du soutirage d’eau chaude, il ouvre automatiquement le circuit primaire à la température réglée.
L’AVTQ DN 15 est principalement destiné aux sous-stations d’échange de chauffage urbain, où un échangeur de chaleur à plaques assure le chauffage instantané de l’eau chaude sanitaire. Les applications typiques se trouvent dans les immeubles résidentiels, les bâtiments multifonctionnels et les bâtiments commerciaux raccordés au réseau de chauffage urbain. Le régulateur convient aux échangeurs de chaleur à plaques d’une puissance allant jusqu’à 75 kW. La vanne de commande s’installe sur le côté secondaire de l’échangeur, la vanne principale sur la conduite de retour du côté primaire ; la sonde peut être montée dans n’importe quelle position.
Au début du soutirage d’eau chaude, le débit à travers la vanne pilote crée une différence de pression qui, via l’élément à membrane, élève le niveau de température depuis la valeur de repos (environ 40 °C) jusqu’à la température de service réglée individuellement (45–60 °C). Cela ouvre la vanne principale du côté primaire et la chaleur est transmise à l’échangeur. Dès que la température atteint la valeur réglée, la vanne principale se referme. La température de repos d’environ 40 °C empêche le refroidissement de la tuyauterie du chauffage urbain lorsque l’eau chaude n’est pas soutirée. L’ensemble du processus se déroule de manière autonome, sans énergie électrique ni régulateur externe.
Paramètres techniques :
Non. L’AVTQ est un régulateur entièrement automatique fonctionnant uniquement selon un principe hydraulique. La différence de pression créée par le débit à travers la vanne pilote lors du soutirage d’eau chaude actionne l’élément à membrane, qui ouvre et ferme automatiquement la vanne principale du côté primaire. Il ne nécessite ni alimentation ni signal de commande.
La température se règle individuellement sur la vanne pilote (de commande) dans une plage de 45 à 60 °C à l’aide du levier de réglage. Les valeurs de référence de réglage dépendent de la température du fluide primaire et de la pression différentielle dans la vanne principale ; le tableau de réglage figure dans la fiche technique du fabricant. Le fabricant recommande de régler le régulateur à environ 75 % du débit maximal de soutirage pour obtenir une régulation optimale.
La vanne principale avec élément à membrane s’installe exclusivement sur la conduite de retour du côté primaire de l’échangeur de chaleur (côté chauffage urbain). La vanne pilote se place sur la conduite d’alimentation (de débit) du côté secondaire (côté eau chaude). Les deux éléments sont reliés par des tubes d’impulsion en cuivre. La sonde peut être installée dans n’importe quelle position, idéalement directement à l’intérieur de l’échangeur de chaleur.
Non. Pour relier l’élément à membrane à la vanne pilote, deux tubes d’impulsion standard en cuivre de diamètre Ø6 × 0,8 mm, d’une longueur adaptée à l’installation concernée, sont nécessaires ; ils doivent être fournis séparément par le client. Les raccords à compression pour leur connexion au régulateur sont inclus dans l’emballage. En option, il est possible d’acheter des embouts à souder (réf. 003H6908) ou des embouts avec filetage extérieur R ½" (réf. 003H6902).
L’AVTQ est compatible avec la plupart des échangeurs de chaleur à plaques jusqu’à une puissance de 75 kW. Danfoss recommande, avant de choisir un échangeur spécifique, de vérifier l’homologation de la combinaison concernée directement auprès du fabricant de l’échangeur. Avant la première mise en service du système, il est nécessaire de rincer les côtés primaire et secondaire de l’échangeur et de purger l’air des deux côtés de la membrane. Pour la protection contre les impuretés, il est recommandé d’installer un filtre à tamis (max. 0,6 mm) sur l’arrivée d’eau froide avant la vanne pilote ainsi que sur la conduite d’alimentation provenant du réseau de chauffage urbain.
