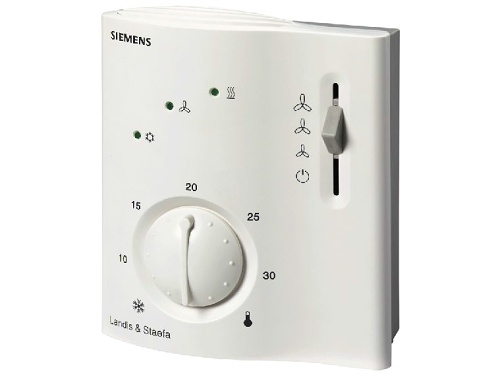

Régulateur électronique de température ambiante RCC 30 pour unités ventilo-convecteurs à 4 tubes. Le régulateur est équipé d’un bouton rotatif pour le réglage de la température souhaitée, d’un commutateur et de voyants LED d’état.

Application

Régulation de la température ambiante dans des locaux chauffés ou refroidis par des unités ventilo-convecteurs à deux tubes.
Commande tout ou rien de la vanne et pilotage d’un ventilateur à 3 vitesses.

Le régulateur convient à une utilisation dans des systèmes avec commutation automatique des séquences chauffage/refroidissement ainsi que dans des systèmes à fonctionnement continu en séquence chauffage ou refroidissement.

Fonctions

À l’aide de la sonde de température intégrée ou via une sonde de température additionnelle (QAH 11.1), le régulateur obtient l’information sur la température actuelle et assure la régulation de la température à la valeur de consigne. La régulation s’effectue par commande 2 positions de l’actionneur de la vanne de régulation (ouvert/fermé).

Modes de fonctionnement

Mode normal – séquence de chauffage ou de refroidissement avec commutation automatique et avec vitesses du ventilateur III, II ou I réglées manuellement. Dans ce mode, le régulateur réagit à la valeur de consigne de température réglée.

Mode hors-gel – lorsque la température descend en dessous de 8 °C, le régulateur ouvre la vanne de chauffage et le ventilateur fonctionne à la vitesse réglée.

Mode économique – la valeur de chauffage en mode économique est de 16 °C et la valeur de refroidissement est de 28 °C.

​
