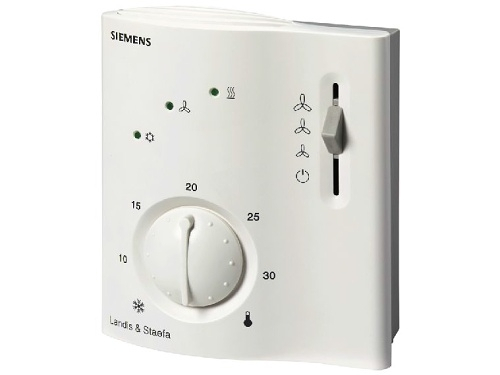

Régulateur électronique de température ambiante RCC 20 pour unités ventilo-convecteurs 2 tubes avec réchauffage électrique. Le régulateur est équipé d’un bouton rotatif pour le réglage de la température souhaitée, d’un commutateur et de voyants LED d’état.

Application

• Régulation de la température ambiante dans des locaux chauffés ou refroidis par des unités ventilo-convecteurs à deux tubes.
• Commande tout ou rien de la vanne et pilotage du ventilateur à 3 vitesses.
• Mise en marche/arrêt du chauffage électrique.

Le régulateur convient à une utilisation dans des systèmes avec commutation automatique des séquences chauffage/refroidissement ainsi que dans des systèmes à fonctionnement continu en séquence de chauffage ou de refroidissement.

Fonctions

À l’aide de la sonde de température intégrée ou via une sonde de température additionnelle (QAH 11.1), le régulateur obtient l’information sur la température actuelle et assure la régulation de la température à la valeur de consigne. La régulation s’effectue par commande 2 positions de l’actionneur de la vanne de régulation (ouvert/fermé).

Modes de fonctionnement

Fonctionnement du ventilateur - commandé par la sortie Q1, Q2 ou Q3 selon la vitesse sélectionnée. En cas de surchauffe due au chauffage électrique, le ventilateur continue de fonctionner pendant 30 s après l’arrêt du chauffage (le voyant LED du ventilateur clignote).

Fonctionnement chauffage/refroidissement - ouverture ou fermeture de la vanne de chauffage ou de refroidissement en cas de baisse ou d’augmentation de la valeur réglée.

Température de reprise - le régulateur RCC 20 peut réguler soit selon la température ambiante mesurée, soit selon la température de reprise du ventilo-convecteur. La commutation s’effectue après raccordement de la sonde de température filaire QAH 11.1.

Commutation automatique - la sonde externe QAH 11.1 + ARG 86.3 (changeover) mesure la température de l’eau et sélectionne automatiquement, selon la valeur mesurée, le mode chauffage ou refroidissement.

Fonctionnement normal - séquence de chauffage ou de refroidissement avec commutation automatique et avec vitesses du ventilateur III, II ou I réglées manuellement. Dans ce mode, le régulateur réagit à la valeur de consigne de température réglée.

Mode hors-gel - lorsque la température descend en dessous de 8 °C, le régulateur ouvre la vanne de chauffage et le ventilateur fonctionne à la vitesse réglée.

Mode économique - la valeur de chauffage en mode économique est de 16 °C et la valeur de refroidissement est de 28 °C.

​
