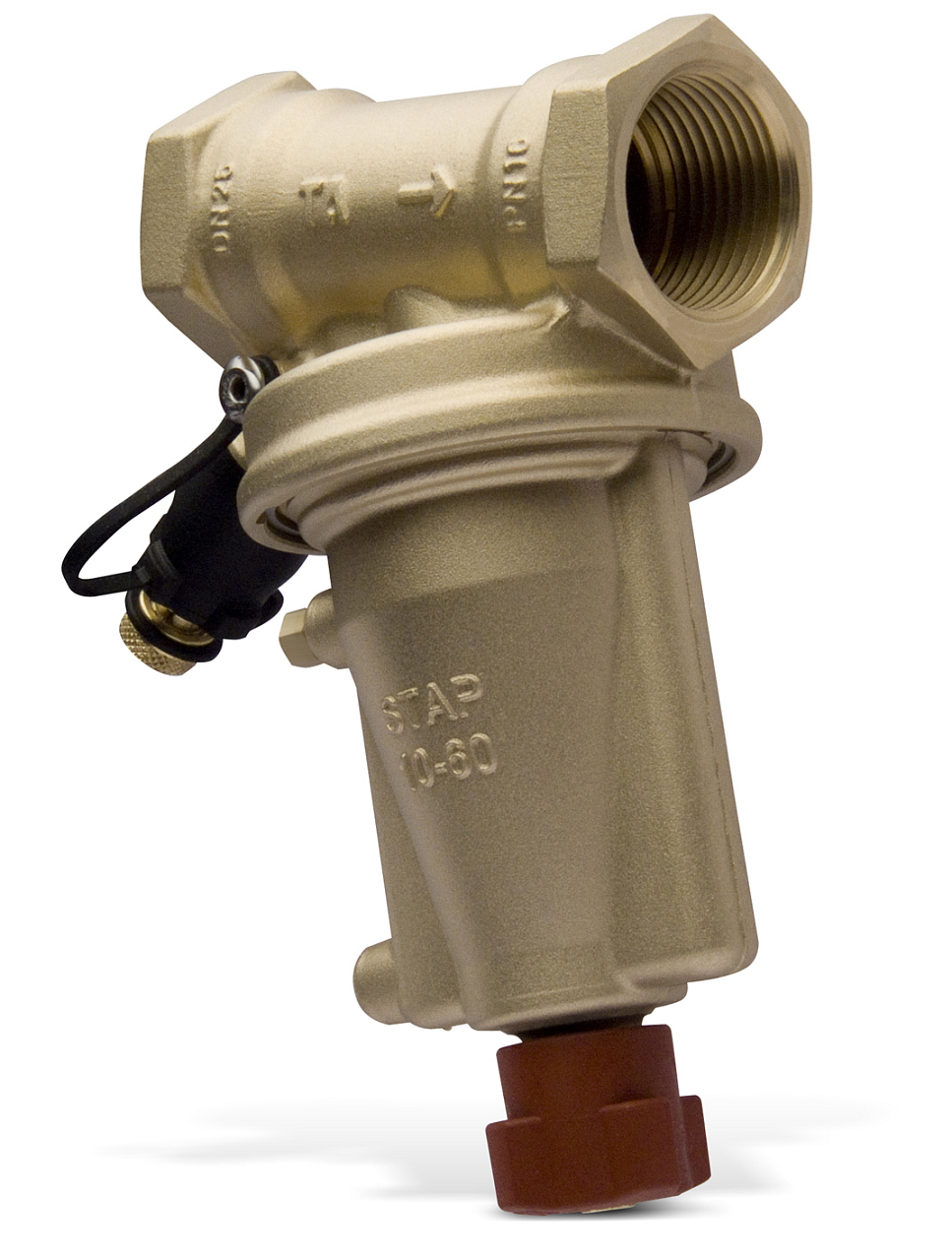

Régulateur de pression différentielle pour circuits fermés de systèmes de chauffage ou de refroidissement. Il aide à protéger les vannes de régulation contre les fluctuations de pression et équilibre les systèmes pour maintenir une différence de pression constante. Les régulateurs se caractérisent par une haute précision et des dimensions compactes, offrant une large gamme d'options d'installation.

La précision du régulateur est assurée par un cône équilibré à l'intérieur du régulateur et une douille de mesure équipée d'une fonction de purge, facilitant les processus d'équilibrage. Il est possible de régler sur le régulateur la valeur exacte de l'équilibrage souhaitée. Le régulateur dispose également d'une fonction de fermeture pour une installation et une manipulation aisées.

Construction

1. réglage de ΔpL (avec une clé hexagonale)
2. fermeture
3. raccordement de la capillaire - purge - connexion pour la douille de mesure STAP
4. douille de mesure
5. connexion pour l'embout de purge (accessoire)

Caractéristiques

• pression PN 16
• longueur de la capillaire 1 m
• différence de pression maximale 250 kPa
• plage de réglage d'usine 20-80 kPa
• taille de connexion G 1 1/2" filetage intérieur
• diamètre nominal DN 40
• plage de température de fonctionnement -20...120 °C
• débit 9,1 m³/h
