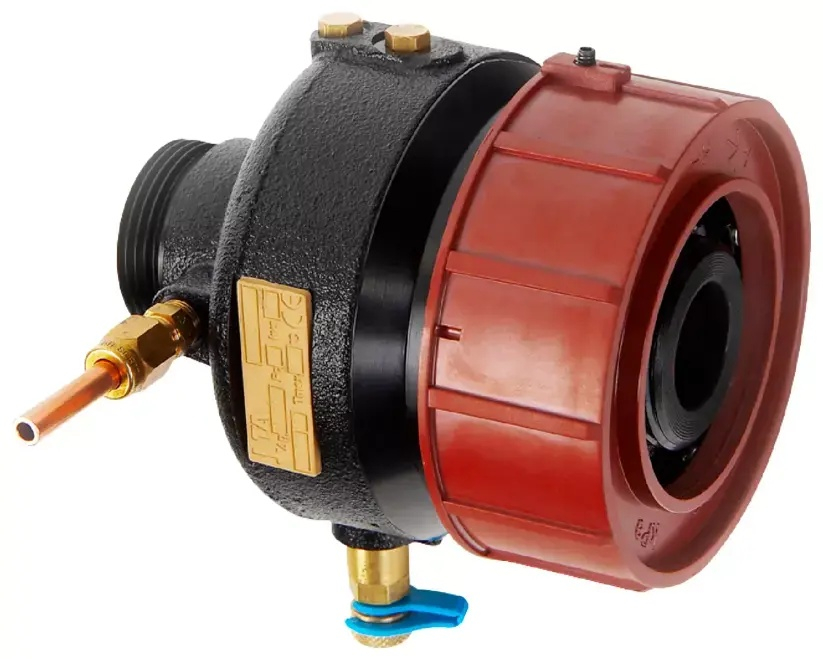

Régulateur de pression différentielle IMI TA DA 516 DN 40/50 G 2" pour installation de chauffage et de refroidissement. Réglage continu de 10 à 100 kPa, avec prises de mesure. PN 25, max. 120 °C. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 50, DN 40 |
| Taille de raccordement | 2" |
| Température | 120 °C |
| Type de raccordement | Filetage extérieur |
| Poids | 5.80 kg |
IMI TA DA 516 est un régulateur de pression différentielle à réglage continu pour les installations de chauffage et de refroidissement. Il se monte sur la conduite de retour et maintient automatiquement la pression différentielle réglée, indépendamment des variations de pression du réseau. Le corps en fonte avec revêtement électrophorétique protège le régulateur contre la corrosion, même dans des environnements d’exploitation exigeants.
Le DA 516 est conçu pour les réseaux de chauffage urbain (CZT) et les systèmes de refroidissement, aussi bien côté primaire que côté secondaire. Il trouve sa place partout où il est nécessaire de stabiliser la pression différentielle au niveau d’une vanne de régulation – typiquement dans les groupes de mélange ou sur les échangeurs de chaleur à plaques. La vanne supporte des températures de service élevées ainsi que d’importantes pressions différentielles, ce qui la rend adaptée aux installations plus exigeantes, là où des régulateurs classiques échoueraient en raison du bruit ou de défauts d’étanchéité.
Caractéristiques techniques – réf. de commande 52795240 :
Le DA 516 se monte toujours sur la conduite de retour. Le sens d’écoulement est indiqué par une flèche sur la plaque signalétique. La position de montage recommandée est horizontale, avec les vis de purge orientées vers le haut. Il est recommandé d’installer un filtre en amont du régulateur. Après le remplissage de l’installation, le corps du régulateur doit être purgé à l’aide des vis de purge.
La valeur de la pression différentielle se règle en tournant la bague de réglage. Pour la taille DN 40/50, un tour correspond à une variation de 6,0 kPa dans la plage 10–100 kPa. La valeur réglée peut être sécurisée par une vis de blocage ou par un plomb passé dans les orifices du corps du régulateur. En usine, le régulateur est réglé sur la valeur maximale de la plage, soit 100 kPa pour la version 52795240.
Le régulateur DA 516 est conçu pour l’eau, les liquides neutres et les mélanges antigel à base de glycol avec une teneur de 0 à 57 %. Il ne convient pas aux fluides agressifs ni corrosifs. La température de service maximale est de 120 °C en cas d’installation avec prises de mesure (variante 52795240) ; sans prises, elle est de 150 °C.
L’emballage comprend un capillaire Ø 6 mm d’une longueur de 1 200 mm, un kit de raccordement pour connecter le capillaire à la vanne d’équilibrage STAD (adaptateurs G 1/2 et G 3/4, écrou Ø 6, cône et douille de soutien) ainsi qu’un raccord R 1/4 pour le raccordement du capillaire. Le raccord R 1/8 est déjà monté directement sur la vanne.
Dans un groupe de mélange, le DA 516 s’installe après la vanne de régulation ; la vanne d’équilibrage STAD/STAF se place sur la conduite d’alimentation – cet ensemble assure l’expansion du circuit primaire vers le circuit secondaire. Sur un échangeur à plaques, le DA 516 se monte après la vanne de régulation et la STAD/STAF avant la vanne de régulation, mais seulement après l’échangeur de chaleur ou de froid lui-même.
