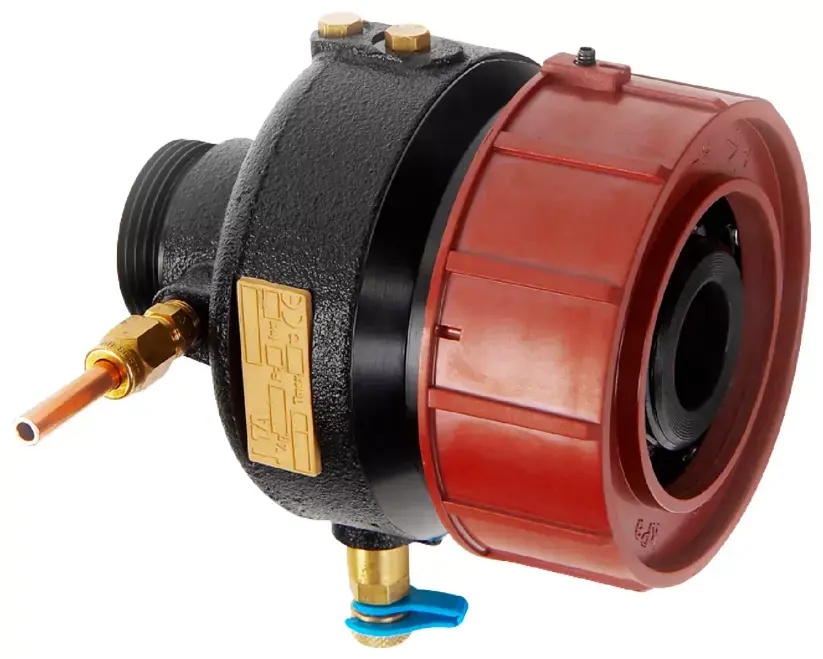

IMI TA DA 516 DN 25/32, plage 10–100 kPa est un régulateur compact de pression différentielle pour les installations de… Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Dimension (DN) | DN 32, DN 25 |
| Plage de pression | 10...100 kPa |
| Pression | PN 25 |
| Température | 120 °C |
| Poids | 2.69 kg |
IMI TA DA 516 DN 25/32, plage 10–100 kPa est un régulateur compact de pression différentielle pour les installations de chauffage et de refroidissement. Il maintient la pression différentielle réglée aux bornes du terminal (ΔpL) et permet également sa mesure. La vanne est conçue pour un montage sur la conduite de retour et est équipée de prises de mesure pour le raccordement direct des instruments d’équilibrage IMI (température de service max. 120 °C).
Le DA 516 convient aux réseaux de chauffage urbain ainsi qu’aux systèmes de refroidissement, partout où il est nécessaire de stabiliser la pression différentielle au niveau d’une vanne de régulation ou aux bornes d’un échangeur à plaques. La vanne peut être utilisée aussi bien sur le circuit primaire que secondaire. Les montages typiques comprennent les groupes de mélange (installation en aval de la vanne de régulation et du STAD/STAF sur la conduite d’alimentation) et les échangeurs à plaques (installation en aval de la vanne de régulation et du STAD/STAF, mais en amont de l’échangeur de chaleur ou de froid).
La pression de la conduite d’alimentation agit, via le tube d’impulsion (Δp+), sur la face avant de la membrane et ferme la vanne. La pression de la conduite de retour agit, par un canal intégré, sur la face arrière de la membrane et, avec le ressort, ouvre la vanne. Lorsque l’équilibre entre ces deux forces est atteint, la pression différentielle réglée reste constante. La valeur Δp souhaitée se règle en tournant la bague de réglage ; la position réglée peut être sécurisée par un plomb passé dans les orifices du corps.
Caractéristiques techniques – DA 516 DN 25/32, 10–100 kPa (avec prises de mesure) :
La vanne se monte exclusivement sur la conduite de retour, dans le sens d’écoulement indiqué par la flèche sur la plaque signalétique. La position recommandée est horizontale, avec les vis de purge orientées vers le haut. Il est conseillé d’installer un filtre en amont du régulateur. Le tube d’impulsion (Cu Ø6×1) se raccorde à la conduite d’alimentation ; en cas de raccordement horizontal, toujours latéralement, afin d’éviter l’encrassement ou la formation de poches d’air. Le tube d’impulsion doit toujours être installé via un robinet d’arrêt. Après le remplissage de l’installation, purger le corps du régulateur à l’aide des vis de purge. Avant la mise en service, le capillaire doit être installé – il est fourni dans l’emballage.
