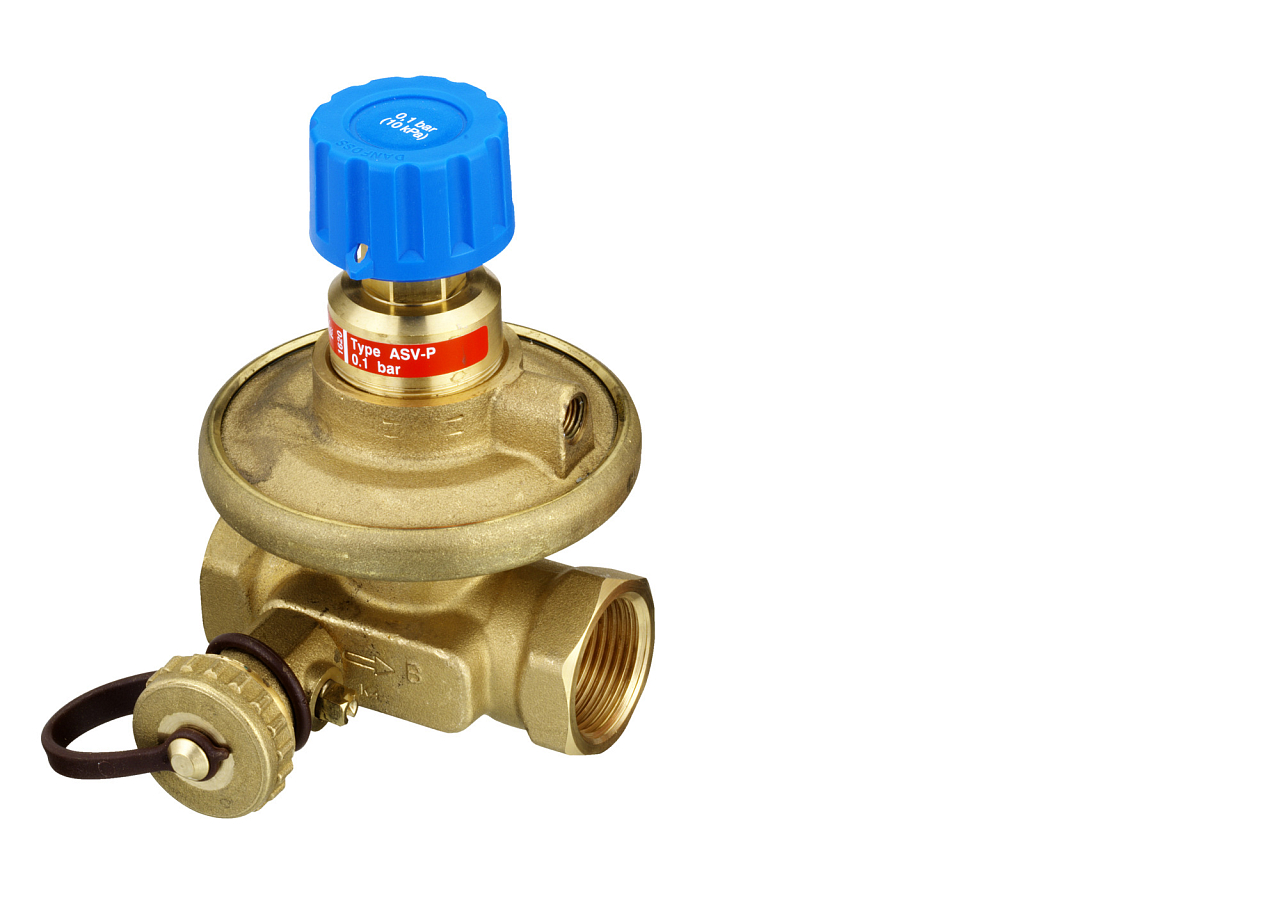

Le régulateur de pression différentielle Danfoss ASV-P DN 40 (003L7625) avec filetage intérieur Rp 1½ assure l’équilibrage hydronique dynamique des installations de chauffage et de refroidissement à débit variable. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 1,6 m3/h |
| Dimension (DN) | DN 40 |
| Température | -20...120 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 3.45 kg |
Danfoss ASV-P DN 40 est un régulateur automatique de pression différentielle conçu pour être installé sur la conduite de retour des installations de chauffage et de refroidissement. Sur toute la plage de charge de 0 à 100 %, il maintient constante la pression différentielle réglée dans le circuit régulé, même en cas de variation continue du débit provoquée par les robinets thermostatiques. La vanne est préréglée en usine à 10 kPa ; le remplacement du ressort permet d’augmenter cette valeur à 20 ou 30 kPa, directement sous pression et sans devoir arrêter l’installation.
L’ASV-P est destiné aux installations de chauffage bitube à débit variable, le plus souvent dans les immeubles d’habitation, hôtels, immeubles de bureaux ainsi que les bâtiments industriels équipés de robinets thermostatiques de radiateur. L’application typique se situe sur la conduite de retour d’une colonne montante ou d’une branche horizontale. La vanne est également utilisée dans les installations de refroidissement à débit variable (ventilo-convecteurs, plafond rafraîchissant). Elle fonctionne toujours en tandem avec une vanne partenaire (ASV-M, ASV-I ou ASV-BD) installée sur la conduite d’alimentation, à laquelle elle est reliée par un tube d’impulsion.
Préréglage usine et paramètres techniques :
L’ASV-P se monte sur la conduite de retour de la colonne montante ou de la branche, dans le sens de la flèche indiquée sur le corps de la vanne. Sur la conduite d’alimentation de cette même branche, une vanne partenaire (ASV-M, ASV-I ou ASV-BD) doit être installée. Les deux vannes sont reliées par un tube d’impulsion de 1,5 m, fourni dans l’emballage ; si nécessaire, des tubes de rallonge de 2,5 m ou 5 m, disponibles en accessoires, peuvent être utilisés.
L’ASV-M est une vanne d’arrêt de base sans limitation de débit sur la colonne montante ; le débit est alors limité directement sur chaque émetteur de chauffage (par un robinet thermostatique réglable). L’ASV-I permet en plus de régler le débit maximal de l’ensemble de la branche. L’ASV-BD est une vanne combinée avec station de mesure rotative, qui peut être commutée entre une configuration avec ou sans limitation de débit, y compris après l’installation et sous pression.
En remplaçant le ressort à l’intérieur de la vanne, la valeur usine de 10 kPa peut être portée à 20 ou 30 kPa. Le remplacement s’effectue directement sous pression ; il n’est pas nécessaire d’arrêter l’installation ni de vidanger la tuyauterie. Les ressorts de rechange sont disponibles en tant que pièces de service Danfoss. Ce modèle ne permet pas d’autre valeur que 10, 20 ou 30 kPa ; pour une plage de réglage continue, le modèle plus récent ASV-PV est prévu.
Sans régulation de la pression différentielle, lorsque les robinets thermostatiques se ferment dans une partie de l’installation, l’excès de pression se reporte sur les vannes des branches restantes. Cela provoque du bruit au niveau de la robinetterie et réduit la précision de la régulation de température. L’ASV-P absorbe en continu cet excès de pression et maintient des conditions constantes pour les robinets thermostatiques, conformément aux exigences de la norme DIN 18380. Il en résulte un fonctionnement silencieux et une régulation précise, même dans une grande installation collective.
L’emballage comprend la vanne ASV-P DN 40, une isolation thermique en EPP (certifiée pour un fonctionnement continu jusqu’à 120 °C, classe d’inflammabilité B2 selon DIN 4102) et un tube d’impulsion de 1,5 m avec raccord G 1/16 A pour la liaison avec la vanne partenaire. Les tubes d’impulsion de rallonge (2,5 m ou 5 m), le raccord de mesure et les accessoires de montage sont disponibles en accessoires Danfoss.
