Le régulateur de pression différentielle Danfoss ASV-P DN 32 est un dispositif hydraulique fiable conçu pour maintenir automatiquement une pression différentielle constante dans la branche régulée d’une installation de chauffage ou de refroidissement. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 1,6 m3/h |
| Dimension (DN) | DN 32 |
| Température | -20...120 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 3.31 kg |

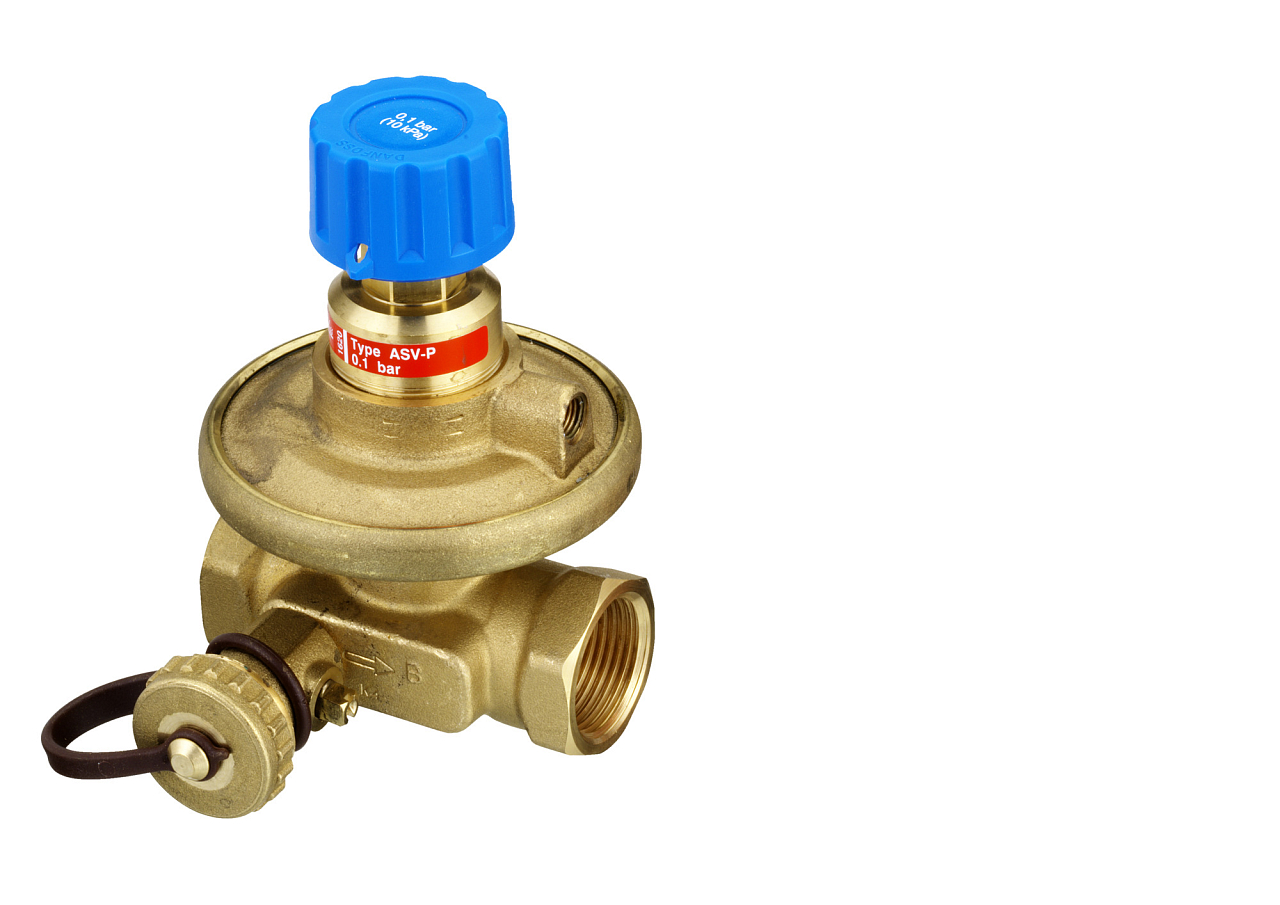

Danfoss ASV-P DN 32 (003L7624) est une vanne d’équilibrage automatique à réglage fixe de pression différentielle, conçue pour être montée sur la conduite de retour des installations de chauffage et de refroidissement. En association avec une vanne partenaire (ASV-I, ASV-BD ou ASV-M), elle maintient une pression différentielle constante de 10 kPa sur une branche ou une colonne montante, indépendamment des variations de débit dans le reste du réseau.
L’ASV-P est destinée à l’équilibrage hydraulique des branches et des colonnes montantes dans les installations de chauffage et de refroidissement, typiquement dans les circuits équipés de radiateurs et de robinets thermostatiques. Le régulateur empêche une pression différentielle excessive au niveau des robinets thermostatiques, ce qui réduit le bruit de l’installation et améliore le confort thermique. Elle trouve sa place dans les immeubles résidentiels, les bâtiments administratifs et les sites industriels, partout où il est nécessaire d’assurer des conditions hydrauliques stables avec un débit variable.
La vanne fonctionne selon un principe à membrane : la pression de la conduite de retour agit sur la face inférieure de la membrane de commande, tandis que la pression de la conduite d’aller arrive via le tube d’impulsion sur la face supérieure. Le ressort de référence détermine la différence de pression souhaitée, 10 kPa dans la version de base. Si vous avez besoin d’une valeur plus élevée, le ressort peut être remplacé par une version 20 kPa (jaune) ou 30 kPa (verte), y compris en service sans vidange de l’installation. Chaque emballage comprend un tube d’impulsion de 1,5 m et un robinet de vidange.
Paramètres techniques de l’ASV-P DN 32 :
L’ASV-P s’installe toujours sur la conduite de retour, dans le sens de la flèche indiquée sur le corps de la vanne. La vanne partenaire (ASV-I, ASV-BD ou ASV-M) se monte sur la conduite d’aller de la même branche ou colonne montante. Les deux vannes sont reliées par le tube d’impulsion fourni (longueur 1,5 m dans l’emballage ; versions 2,5 m et 5 m disponibles en accessoires).
L’ASV-P est compatible avec les vannes partenaires Danfoss ASV-BD, ASV-I, ASV-M et MSV-F2. La configuration recommandée consiste à installer la vanne partenaire en dehors de la boucle de régulation (sur la conduite d’aller après la colonne montante) ; dans ce cas, toute la plage de régulation de la pression différentielle est disponible pour la colonne montante. L’installation de la vanne partenaire à l’intérieur de la boucle permet de limiter le débit sur la colonne montante, mais une partie de la plage régulée est absorbée par la perte de charge de la vanne partenaire.
Oui. Le réglage de base de 10 kPa peut être porté à 20 kPa (jaune, code 003L8184 ou 003L8185) ou 30 kPa (vert, code 003L8194 ou 003L8195) en remplaçant le ressort de référence. Un réglage plus élevé est utile lors de l’ajustement de l’installation si les valeurs de calcul ne correspondent pas à l’installation réelle. Le ressort peut être remplacé même sous pression, sans qu’il soit nécessaire de vidanger l’installation.
Lors de l’essai de pression, la même pression statique doit être présente des deux côtés de la membrane : le tube d’impulsion doit être raccordé et toutes les vannes à pointeau doivent être ouvertes afin d’éviter d’endommager la membrane de commande. Si l’ASV-P est associé à une ASV-I ou une ASV-BD, les deux vannes doivent être dans la même position (toutes deux ouvertes ou toutes deux fermées). La pression d’essai maximale est de 25 bar.
Lors du remplissage de l’installation, ouvrez d’abord la vanne partenaire (ASV-I, ASV-BD ou ASV-M), puis seulement l’ASV-P. Vous garantissez ainsi que la pression sera présente sur la face supérieure de la membrane avant la face inférieure ; la membrane ne sera donc pas exposée à une différence de pression dangereuse. Lors de l’ouverture, veillez à ce que la pression sur la face supérieure de la membrane ne soit jamais inférieure à celle de la face inférieure.
