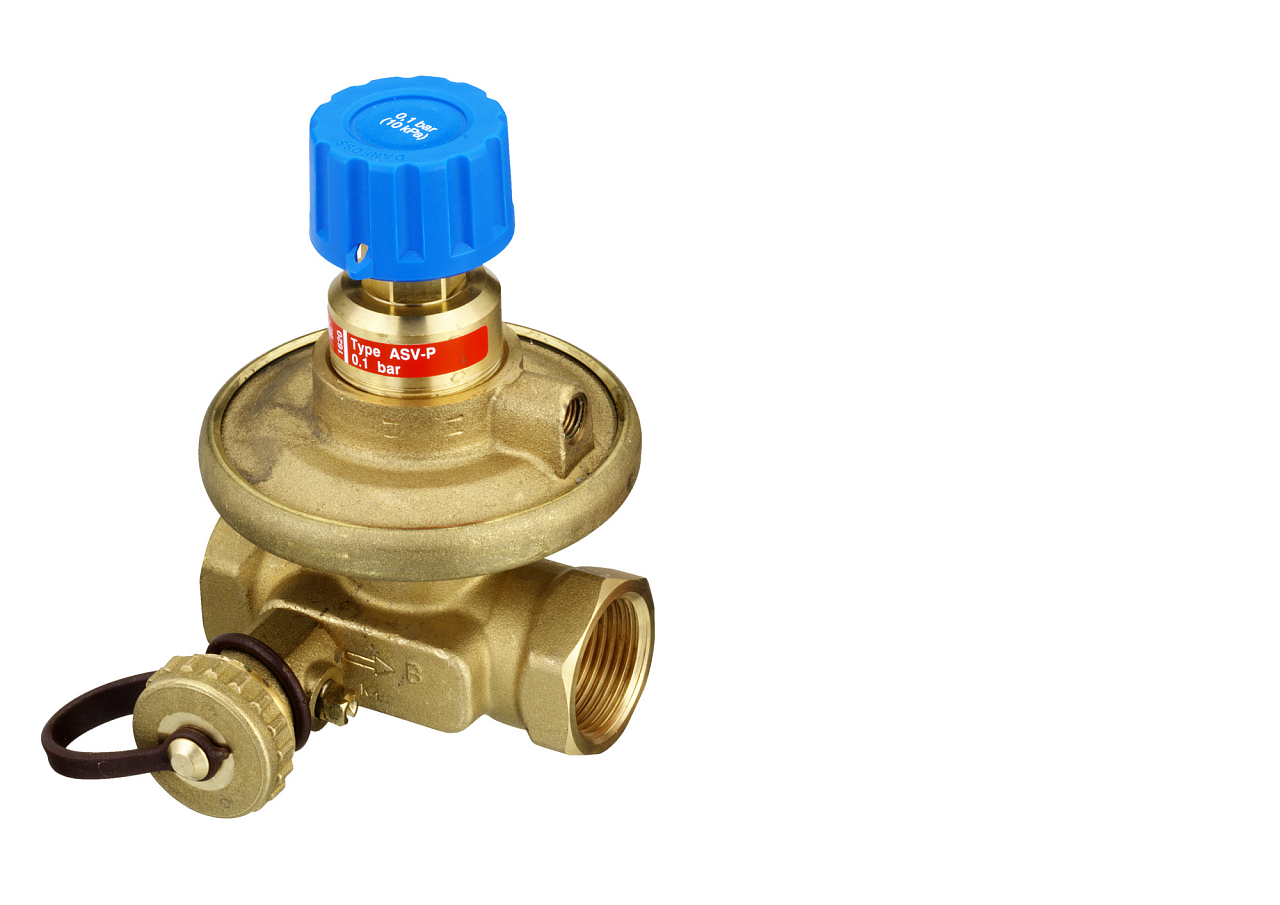

Le régulateur de pression différentielle Danfoss ASV-P DN 25 (003L7623) avec filetage intérieur 1" maintient une pression différentielle constante de 0,1 bar (10 kPa) dans une branche du système de chauffage ou de refroidissement. Il s’installe sur la conduite de retour, PN 16, Kvs 4,0 m³/h. Équipé d’une fonction d’arrêt et de vidange. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 1,6 m3/h |
| Dimension (DN) | DN 25 |
| Température | -20...120 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 1.91 kg |
Danfoss ASV-P est un régulateur automatique de pression différentielle pour les installations de chauffage et de refroidissement. Sans réglage manuel, il maintient une pression différentielle constante de 10 kPa (0,1 bar) dans une colonne montante ou une branche de circuit. Il s’installe sur la conduite de retour et fonctionne conjointement avec une vanne partenaire (ASV-M, ASV-I, ASV-BD ou MSV-F2) placée sur la conduite d’alimentation.
La vanne est destinée à l’équilibrage hydraulique des installations de chauffage et de refroidissement résidentielles et tertiaires, typiquement sur les colonnes montantes et les branches de circuits avec radiateurs ou ventilo-convecteurs. Elle garantit une pression différentielle stable dans la branche régulée, même en cas de débit variable dans les autres parties de l’installation. L’ASV-P est particulièrement adapté là où il est nécessaire d’éviter la surpression dans la colonne montante et de garantir une distribution uniforme de la chaleur, quelles que soient les conditions de fonctionnement instantanées du réseau.
La vanne fonctionne selon le principe de la membrane : le tube d’impulsion amène la pression de la conduite d’alimentation sur la face supérieure de la membrane, tandis que la pression de la conduite de retour agit sur la face inférieure par un passage interne. La différence entre ces pressions régule la position du clapet et maintient la valeur différentielle réglée. Le réglage d’usine de 10 kPa peut être porté à 20 kPa (ressort jaune) ou 30 kPa (ressort vert) par remplacement du ressort ; ce remplacement est possible même en service, sous pression. La vanne est équipée en standard d’un raccord d’arrêt et d’un robinet de vidange ; le tube d’impulsion de 1,5 m et le robinet de vidange sont inclus dans l’emballage.
Paramètres techniques ASV-P DN 25 (003L7623) :
La vanne est réglée en usine à 10 kPa (0,1 bar). Le réglage peut être augmenté en remplaçant le ressort de référence : le ressort jaune correspond à 20 kPa, le ressort vert à 30 kPa. Le remplacement du ressort peut être effectué même en service, sous pression, sans qu’il soit nécessaire de mettre l’installation à l’arrêt.
L’ASV-P s’installe sur la conduite de retour et fonctionne avec une vanne partenaire placée sur la conduite d’alimentation. Les vannes partenaires recommandées sont les ASV-M, ASV-I, ASV-BD ou MSV-F2. Le choix de la configuration (vanne partenaire à l’intérieur ou à l’extérieur de la boucle de régulation) dépend du schéma spécifique de l’installation ; les détails sont indiqués dans la fiche technique Danfoss.
L’emballage contient la vanne ASV-P, un tube d’impulsion de 1,5 m avec joints toriques (filetage G 1/16 A) et un robinet de vidange (filetage G 3/4 A). Si un tube d’impulsion plus long est nécessaire, des versions de 2,5 m et 5 m sont disponibles en accessoires.
La pression d’épreuve maximale est de 25 bar. Lors de l’épreuve de pression, le tube d’impulsion doit être raccordé et toutes les vannes à pointeau doivent être ouvertes, afin que la même pression statique soit présente des deux côtés de la membrane ; une surpression unilatérale endommagerait la membrane. Si l’ASV-P est monté avec une vanne ASV-I ou ASV-BD, les deux vannes doivent être dans la même position (toutes deux ouvertes ou toutes deux fermées).
Oui, le tube d’impulsion doit être rincé avant d’être raccordé à la vanne. Des impuretés dans le tube pourraient obstruer la prise de mesure et altérer le signal de commande, ce qui empêcherait la vanne de réguler correctement. De même, lors du premier remplissage de l’installation, il est recommandé d’ouvrir d’abord la vanne partenaire, puis seulement l’ASV-P, afin de garantir une surpression sur la face supérieure de la membrane.
