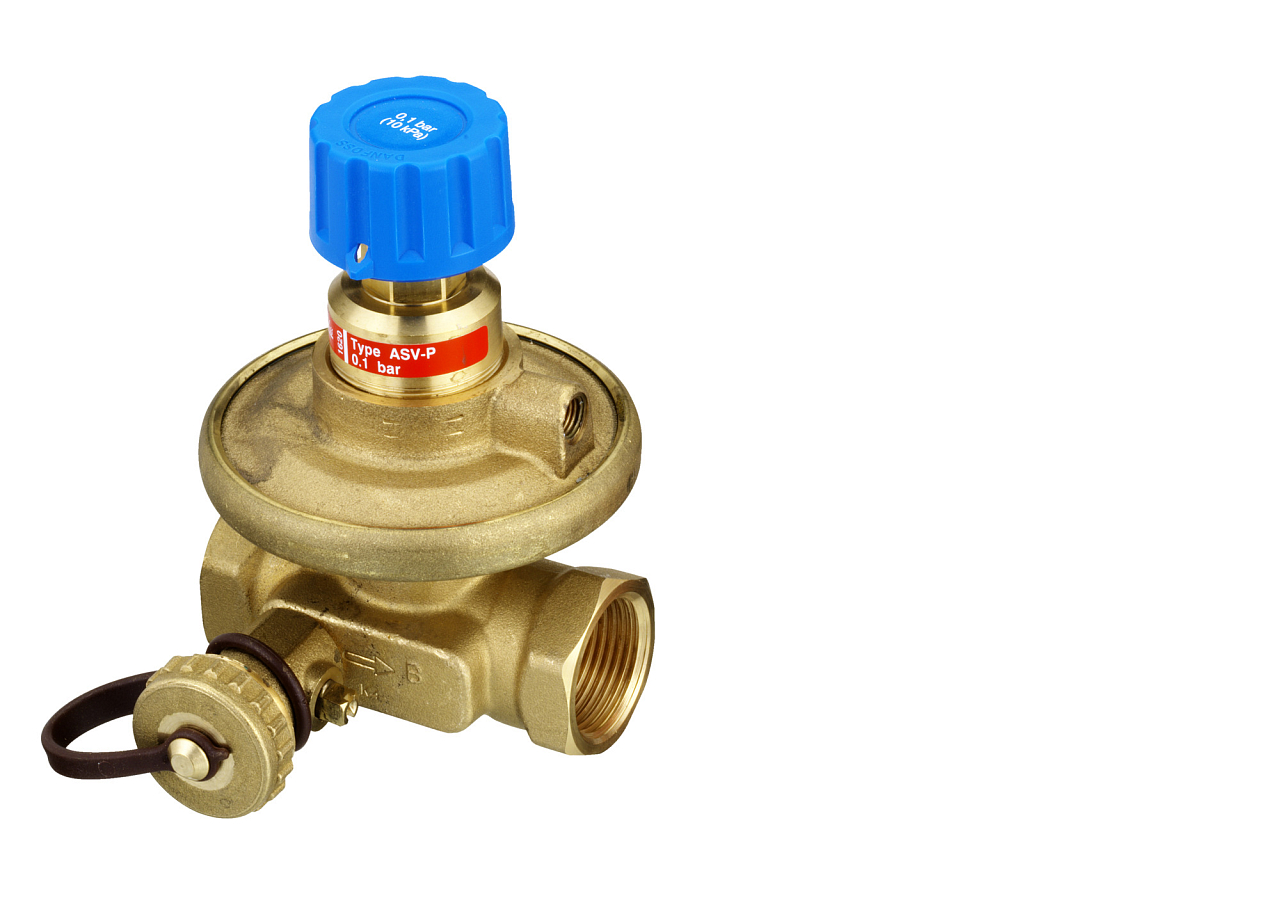

Danfoss ASV-P DN 15 avec filetage intérieur (003L7621) – régulateur de pression différentielle pour l’équilibrage hydronique dynamique des installations de chauffage et de refroidissement. Réglage fixe 10 kPa, kvs 1,6 m³/h, raccordement Rp ½, PN 16, température max. 120 °C. Tube d’impulsion 1,5 m et robinet de vidange inclus dans l’emballage. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 1,6 m3/h |
| Dimension (DN) | DN 15 |
| Température | -20...120 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 0.73 kg |
Danfoss ASV-P DN 15 est une vanne d’équilibrage automatique pour les systèmes hydrauliques bitubes de chauffage et de refroidissement. Elle maintient une pression différentielle constante de 10 kPa sur la colonne montante ou la branche du réseau de tuyauterie sur toute la plage de charge, du débit nul jusqu’à la pleine puissance. La vanne fonctionne avec une vanne partenaire installée sur la conduite de départ, à laquelle elle est reliée par un tube d’impulsion.
La vanne est conçue pour les systèmes bitubes de chauffage et de refroidissement dans les bâtiments résidentiels et tertiaires, typiquement pour l’équilibrage des colonnes montantes ou des circuits horizontaux équipés de robinets thermostatiques de radiateur avec préréglage. Elle convient également aux installations avec ventilo-convecteurs, unités à induction et aérothermes, où il est nécessaire de maintenir une pression différentielle constante dans chaque branche. Grâce à ses dimensions compactes, la vanne peut aussi être installée dans un coffret mural pour collecteur de chauffage par le sol.
L’ASV-P s’installe sur la conduite de retour. Par l’intermédiaire d’un tube d’impulsion (longueur 1,5 m, inclus dans l’emballage), elle est reliée à une vanne partenaire sur la conduite de départ, le plus souvent une ASV-M (fonction d’arrêt) ou une ASV-BD (vanne combinée d’arrêt et de réglage). La pression dans la conduite de départ agit, via le tube d’impulsion, sur la face supérieure de la membrane de commande, tandis que la pression dans le retour agit, via une liaison interne, sur la face inférieure. L’équilibre des pressions est assuré par un clapet équilibré et une membrane adaptée à la dimension spécifique de la vanne, ce qui garantit une régulation précise et stable sur toute la plage de charge. La fourniture comprend également un robinet de vidange pour le remplissage et la purge de l’installation.
Caractéristiques techniques – Danfoss ASV-P DN 15 (003L7621) :
L’ASV-P s’installe toujours sur la conduite de retour ; le sens d’écoulement doit correspondre à la flèche indiquée sur le corps de la vanne. La vanne partenaire (ASV-M, ASV-I ou ASV-BD) s’installe sur la conduite de départ et est reliée à l’ASV-P par un tube d’impulsion.
Cela dépend de la fonction recherchée. L’ASV-M (vanne d’arrêt sans préréglage de débit) est utilisée lorsque la limitation du débit est réglée individuellement sur chaque robinet de radiateur. L’ASV-I (vanne de réglage et d’arrêt) permet en plus de limiter le débit pour l’ensemble de la colonne montante. L’ASV-BD est une vanne combinée avec des fonctions étendues, adaptée à une configuration aussi bien à l’extérieur qu’à l’intérieur de la boucle de régulation. Pour le DN 15, il est recommandé d’utiliser la même dimension de vanne partenaire que pour l’ASV-P.
Non. L’ASV-P a une pression différentielle fixe de 10 kPa, qui ne peut pas être modifiée sur site. Il s’agit d’une version volontairement simplifiée, sans mécanisme de réglage. Si votre application nécessite une plage réglable (par exemple 5–25 kPa ou 20–60 kPa), il faut choisir la vanne ASV-PV, qui offre cette fonction et est disponible dans plusieurs plages de pression.
La pression d’épreuve max. est de 25 bar. Lors de l’épreuve de pression, le tube d’impulsion doit être raccordé et la vanne partenaire (ASV-M ou ASV-I) ouverte ; c’est la seule façon d’exposer la membrane à la même pression statique des deux côtés et d’éviter tout risque d’endommagement. Si l’ASV-P est installée avec une ASV-M, les deux vannes doivent être dans la même position (toutes deux ouvertes ou toutes deux fermées). Avec la combinaison ASV-I, les deux vannes doivent être ouvertes.
Oui. L’emballage EPS (polystyrène) dans lequel la vanne est livrée est certifié selon la norme DIN 4102 (classe de réaction au feu B2) et peut être utilisé directement comme isolation pour une température de service allant jusqu’à 80 °C. Pour des températures plus élevées (jusqu’à 120 °C), un capot isolant en EPP est disponible en accessoire (code Danfoss 003L8170 pour DN 15).
